Q81F三片式快裝球閥(三片式卡箍球閥)
名稱:Q81F三片式快裝球閥(三片式卡箍球閥)
型號:Q81F
口徑:DN15-50
壓力:1000WOG
材質:鑄鋼、不銹鋼
一、Q81F三片式快裝球閥產品概述：
我公司Q81F三片式快裝球閥又稱三片式卡箍球閥，是由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、Q81F三片式快裝球閥工作原理：
三片式快裝球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。
三、Q81F三片式快裝球閥產品特點：
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
四、Q81F三片式快裝球閥主要零件材料：
| 序號 | 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | ||
| 1 | 閥體 | 不銹鋼 | 碳鋼 |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯 |
| 3 | 閥蓋 | 不銹鋼 | 碳鋼 |
| 4 | 球體 | 不銹鋼 | 不銹鋼 |
| 5 | 閥桿 | 不銹鋼 | 不銹鋼 |
| 6 | 螺母 | 不銹鋼 | FCD45 |
| 7 | 墊圈 | 不銹鋼 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不銹鋼 | 不銹鋼 |
| 10 | 閥桿螺母 | 不銹鋼 | B7 |
| 11 | 墊圈 | 不銹鋼 | 不銹鋼 |
| 12 | 填料壓蓋螺母 | 不銹鋼 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不銹鋼 | B8 |

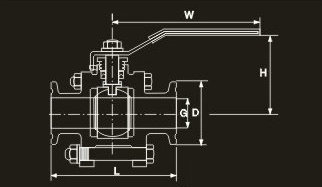

五、Q81F三片式快裝球閥主要外形尺寸Main outer size
| DN | G | d | L | H | W |
| 15 | 1/2" | 34 | 90/100 | 68 | 125 |
| 20 | 3/4" | 34/50.5 | 90/100 | 70 | 125 |
| 25 | 1" | 50.5 | 100/120 | 80 | 145 |
| 32 | 1¼" | 50.5 | 110/130 | 84 | 145 |
| 40 | 1½" | 50.5 | 125/140 | 93 | 205 |
| 50 | 2" | 64 | 150/156 | 100 | 205 |
