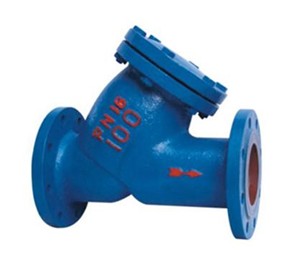

YQ油過濾器
名稱:YQ油過濾器
型號:YQ
口徑:DN10～DN350
壓力:1.0MPa-2.5MPa
材質:鑄鐵、鑄鋼、不銹鋼
一、YQ油過濾器產品介紹：
我公司YQ油過濾器安裝在供水系統中，與減壓閥、止回閥、液壓水位控制閥及其它對水質有要求的場合配套使用，可除去介質中的各種雜物
(砂子、鐵塊及其它各種異物)，以保證各類閥門正常工作。
二、YQ油過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留
于過濾桶內，使各類閥門不會(huì )由于機械雜物卡入密封圈而失靈。
Y型過濾器,濾芯全部采用不銹鋼制作,工作壓力有:16、25、40Kg/cm²三種、殼體有鑄鐵、鑄鋼(代號C)及不銹鋼(代號P)三種,由于設計單位或用
戶造用。系列水過濾器,在一般訓算額定流速下,壓力損失為0.052-0.12米水柱。

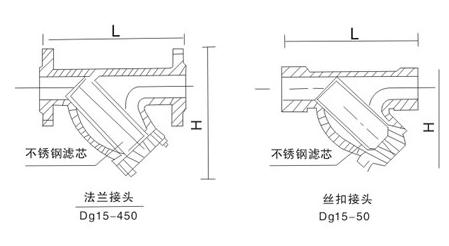

| 公稱通徑 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | 備注 | |
| 外形尺寸 | L | 125 | 150 | 160 | 180 | 195 | 215 | 250 | 285 | 300 | 350 | 括號中的數字為絲扣接口DN15至DN20的尺寸其他均為法蘭接口尺寸 |
| H | 102 | 119 | 125 | 145 | 164 | 186 | 238 | 273 | 306 | 310 | ||
| SG-16型參考單位（元） | ||||||||||||
| 公稱通徑 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 | DN600 | |||
| 外形尺寸 | L | 380 | 480 | 545 | 605 | 660 | 780 | 850 | 885 | 1150 | ||
| H | 400 | 470 | 480 | 640 | 642 | 830 | 900 | 1000 | 1200 | |||
| SG-16型參考單位（元） | ||||||||||||
三、YQ油過濾器分類說明：
| 序號 | 名稱 | 型號 | 公稱壓力Kgf/cm² | 公稱通徑 | 連接方式 | 濾芯材料 | 殼體材料 | 用途 |
| 1 | 油過濾器 | SG-16 | 16 | Dg15-50 Dg15-450 | 絲扣法蘭 | 不銹鋼 1Cr18Ni9Ti | 鑄鐵 | 本系列用于水及無腐蝕性液體分質，其中SG-16型常用于采暖、供熱、制冷空調工程，QG系列用于蒸汽、壓縮空氣等無腐蝕性工業氣體介質，其中QG-16型為常用 |
| 2 | 汽過濾器 | QG-16 | ||||||
| 3 | 油過濾器 | SG-25C | 25 | Dg15-450 | 法蘭 | 鑄鐵 代號（C） | ||
| 4 | 汽過濾器 | QG-25C | ||||||
| 5 | 油過濾器 | SG-40C | 40 | Dg15-450 | 凹凸式法蘭 | 鑄鐵 代號（G） | ||
| 6 | 汽過濾器 | QG-40C | ||||||
| 7 | 油過濾器 | SG-16p | 16 | Dg15-50 Dg15-450 | 絲扣法蘭 | 不銹鋼 1Cr18Ni9Ti | 不銹鋼 1Cr18Ni9Ti 代號（P） | 本系列用于酸、堿等腐蝕性液體介質，QG系列用酸氣及其他腐蝕性氣體介質 |
| 8 | 汽過濾器 | QG-16p | ||||||
| 9 | 油過濾器 | SG-25p | 25 | Dg15-450 | 法蘭 | |||
| 10 | 汽過濾器 | QG-25p | ||||||
| 11 | 油過濾器 | SG-40p | 40 | Dg15-450 | 凹凸式法蘭 | |||
| 12 | 汽過濾器 | QG-40p |
