FPB型燃氣阻火器
名稱:FPB型燃氣阻火器
型號:FPB
口徑:DN15-350
壓力:0.6-6.4MPa
材質:鑄鐵、鑄鋼、不銹鋼等等
一、FPB型管道天燃氣阻火器產品適用范圍：
我公司FPB型管道天燃氣阻火器廣泛應用于冶金、化工等行業的天然氣輸送管道，如加熱爐燃料氣、石油液化氣、煤礦瓦斯排放、也適用民用煤氣管道。可有效地切斷因高速氣流中雜物與管壁急劇摩擦產生的火源，防止非正常情況下火焰在管道中的逆向傳播。杜絕管道燃爆事故的發生。
本產品安全阻火速度14 25m/s；極限阻火速度1605m/s；客戶可直接將本產品與天然氣管道的適當部位焊接連通即可運行。
二、FPB型管道天燃氣阻火器產品結構特點：
1、本產品對管道中的亞音速或超音速火焰有淬熄作用；
2、本產品一般都帶配對法蘭，標準為HGJ標準；
3、本產品可以與管道系統配套，也可以與調節閥門、呼吸閥等連接；
三、FPB型管道天燃氣阻火器工作原理：
FPB型燃氣管道阻火器是利用金屬波紋盤之間狹縫間隙，對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造的，本產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明,對于PN＞4.0MPa的氣體阻火器。

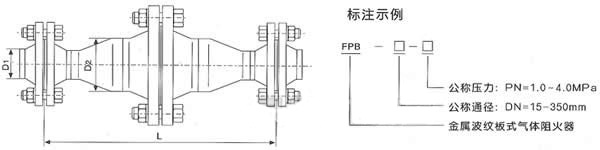

四、FPB型管道天燃氣阻火器結構圖：
五、FPB型管道天燃氣阻火器主要外形及連接尺寸：
|
型號 |
公稱直徑 |
D1 |
D2 |
L |
|||
|
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
PN4.0MPa |
||||
|
FPB-15 |
15 |
18×3 |
57×3.5 |
330 |
330 |
330 |
330 |
|
FPB-20 |
20 |
25×3 |
57×3.5 |
330 |
330 |
340 |
340 |
|
FPB-25 |
25 |
32×3.5 |
73×4 |
365 |
365 |
375 |
375 |
|
FPB-32 |
32 |
38×3.5 |
73×4 |
375 |
375 |
390 |
390 |
|
FPB-40 |
40 |
45×3.5 |
89×4 |
375 |
375 |
405 |
410 |
|
FPB-50 |
50 |
57×3.5 |
108×4 |
420 |
420 |
445 |
465 |
|
FPB-65 |
65 |
73×4 |
133×4.5 |
485 |
485 |
515 |
520 |
|
FPB-80 |
80 |
89×4 |
159×4.5 |
505 |
505 |
560 |
560 |
|
FPB-100 |
100 |
108×4 |
219×6 |
555 |
555 |
600 |
645 |
|
FPB-125 |
125 |
133×4.5 |
273×8 |
615 |
615 |
670 |
720 |
|
FPB-150 |
150 |
159×4.5 |
325×8 |
665 |
665 |
735 |
800 |
|
FPB-200 |
200 |
219×6 |
377×9 |
940 |
940 |
1015 |
1100 |
|
FPB-250 |
250 |
273×8 |
480×10 |
1030 |
1030 |
1150 |
1265 |
|
FPB-300 |
300 |
325×8 |
529×10 |
1295 |
1295 |
1430 |
1545 |
|
FPB-350 |
350 |
377×9 |
630×12 |
1300 |
1300 |
1430 |
1545 |
注：1、FPB型天然氣阻火器產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明！
