名稱:內螺紋鑄鐵止回閥
型號:H11T
口徑:DN15-50
壓力:1.0-1.6MPa
材質:鑄鐵、鑄鋼、不銹鋼等
一、H11T 內螺紋鑄鐵止回閥性能規范

型號	公稱壓力	試驗壓力		工作溫度℃	適用介質
		強度（水）MPa	密封（水）MPa
H11T-16	1.6	2.4	1.8	≤200	蒸汽、水
H11W-16	1.6	2.4	1.8	≤100	油

二、H11T 內螺紋鑄鐵止回閥主要零件材料

零件名稱	材料
	H11T-16	H11W-16
閥體、閥蓋	灰鑄鐵	灰鑄鐵
密封圈	鋼銅	灰鑄鐵
墊片	石棉板	石棉板

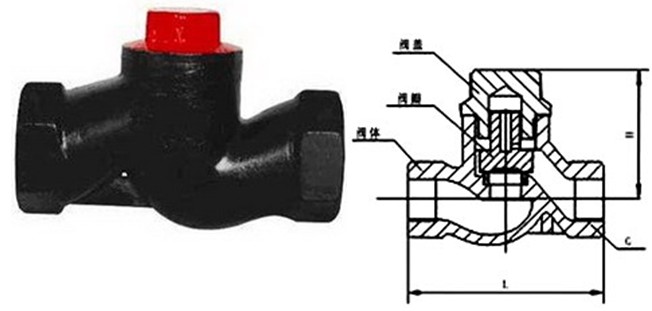

三、H11T 內螺紋鑄鐵止回閥外形尺寸和連接尺寸

型號	公稱通徑 DN（mm）	尺寸					重量
		L	I	H	S	S0
H11T-16 H11W-16	15	90	13	55	30	27	0.6
	20	100	16	57	36	30	0.8
	25	120	18	63	46	32	1.3
	32	140	18	73	55	36	1.8
	40	170	22	83	92	42	2.8
	50	200	24	90	75	42	3.8
