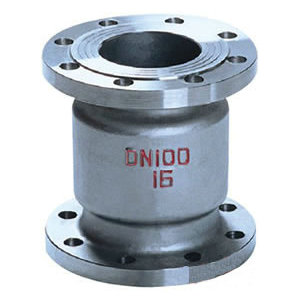

立式止回閥
名稱:立式止回閥
型號:H42H/W
口徑:DN25-DN200
壓力:1.6MPa-4.0MPa
材質:鑄鐵、鑄鋼、不銹鋼
一、H42H/W立式止回閥產品概述：
我公司H42H/W立式止回閥嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
二、H42H/W立式止回閥主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力P3(MPa) |
適用溫度(℃) |
適用介質 |
|
|
殼體 |
密封 |
||||
|
H42W-16C |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
|
H42W-16P |
≤200 |
弱腐蝕介質 |
|||
|
H42W-25P |
2.5 |
3.75 |
2.75 |
||
|
H42W-25R |
腐蝕性介質 |
||||
|
H42W-40P |
4.0 |
6.0 |
4.4 |
弱腐蝕性介質 |
|
|
H42W-40R |
腐蝕性介質 |
||||
|
H42Y-40 |
水、油品 |
||||
三、H42H/W立式止回閥主要零件材料：
|
零件名稱 |
閥體、閥瓣 |
導向閥 |
密封面 |
|
H42W-16C |
碳鋼 |
碳鋼 |
碳鋼 |
|
H42W-16P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
|
H42W-25P |
|||
|
H42W-40P |
|||
|
H42W-25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
|
H42W-40R |
|||
|
H42Y-40 |
碳鋼 |
碳鋼 |
堆焊硬質合金 |
四、H42H/W立式止回閥主要尺寸：
|
公稱通徑DN |
L |
D |
D1 |
D2 |
b |
f |
Z-фd |
|
25 |
115 |
115 |
85 |
65 |
16 |
2 |
4-ф14 |
|
32 |
120 |
135 |
100 |
78 |
18 |
3 |
4-ф18 |
|
40 |
130 |
145 |
110 |
85 |
18 |
3 |
4-ф18 |
|
50 |
140 |
160 |
125 |
100 |
20 |
3 |
4-ф18 |
|
65 |
160 |
180 |
145 |
120 |
22 |
3 |
8-ф18 |
|
80 |
185 |
195 |
160 |
135 |
22 |
3 |
8-ф18 |
|
100 |
210 |
230 |
190 |
160 |
24 |
3 |
8-ф23 |
|
125 |
250 |
270 |
220 |
168 |
28 |
3 |
8-ф25 |
|
150 |
300 |
300 |
250 |
218 |
30 |
3 |
8-ф25 |
|
200 |
380 |
360 |
310 |
278 |
34 |
3 |
12-ф25 |
