名稱:JX29W/H液位計針形閥
型號:JX29W/H
口徑:DN6-DN50
壓力:≤10000PSI
材質:鑄鋼、鍛鋼、不銹鋼
一、JX29W/H液位計針形閥特性:

1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式:  卡套,外螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999 5. 公稱壓力:≤10000Psi 6. 適用工作溫度:-29℃～+250℃ 7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質

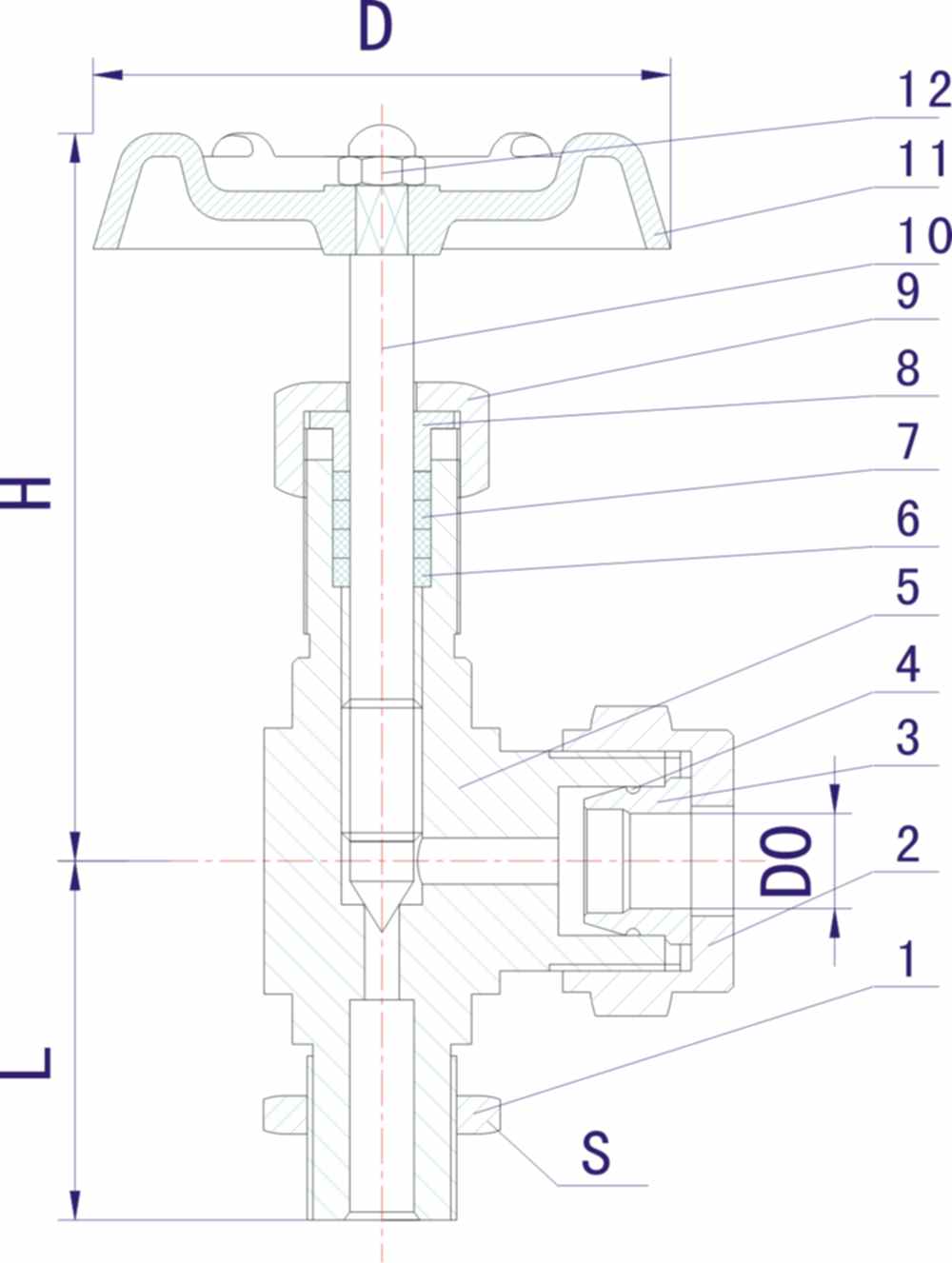

8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…       二、JX29W/H液位計針形閥主要零件材料/Materials of main parts    ：



序號 NO.	零件名稱 Part name	材質 Material
1	螺母 Nut	20# A105 SS304 SS304L SS316 SS316L
2	管接頭 Connector	20# A105 SS304 SS304L SS316 SS316L
3	卡套 Ferrule	20# A105 SS304 SS304L SS316 SS316L
4	密封圈 o-ring	橡膠Rubber
5	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
6	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
12	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L







ITEM NO.	D0	D2	D3	H	H1
JX29W/H-1	ø19	ø96	ø60	97.5	47
JX29W/H-2	ø19	ø104	ø60	97.5	49
JX29W/H-3	ø19	ø112	ø60	97.5	47
