角式針型閥
名稱:角式針型閥
型號:J24W
口徑:DN3-25
壓力:1.6MPa-32.0MPa
材質:鑄鋼、不銹鋼
一、J24W角式針型閥產品概述：
我公司J24W角式針型閥密封性良好，一般用于較小流量，較高壓力的氣體或液體(如蒸汽、油品)介質的密封。該閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。卡套式儀表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。手動截止閥、球閥可安裝在管路的任何位置上。

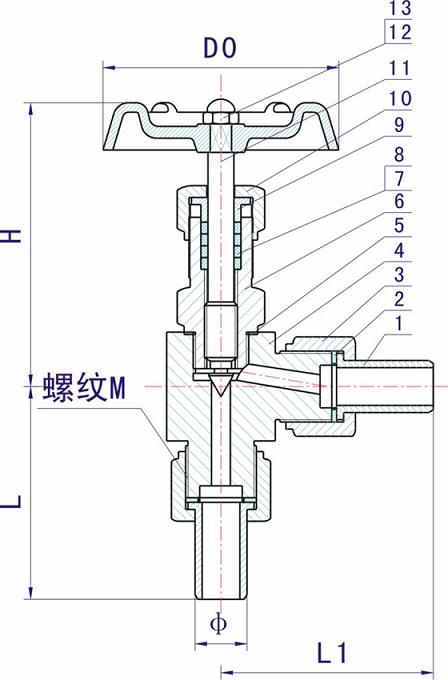

二、J24W角式針型閥產結構圖：
三、J24W角式針型閥主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力PS(Mpa) |
工作壓力 |
工作溫度 |
適用介質 |
||
|
殼體 |
密封(液) |
密封(氣) |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油氣 |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.02 |
0.6 |
32.0 |
C≤425℃ |
|
四、J24W角式針型閥主要零件材料：
|
零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
填料 |
|
J24W-160P-DN3 |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
|
J24W-320P-DN6 |
優質碳鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
