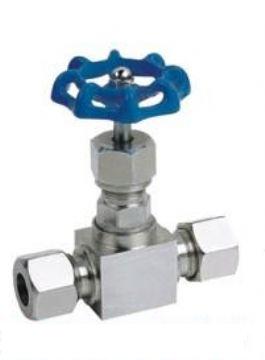

針型儀表閥
名稱:針型儀表閥
型號:JJ-M1
口徑:DN3-DN25
壓力:≤10000Psi
材質:不銹鋼
一、JJ-M1針型儀表閥特性:
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 管接頭內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

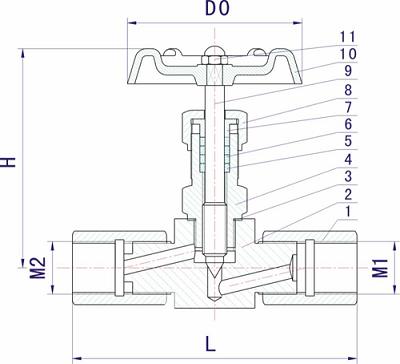

二、JJ-M1針型儀表閥主要零件材料/Materials of main parts :
|
序號 NO. |
零件名稱 Part name |
材質 Material |
|
1 |
螺紋套Wrap |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE RTFE |
|
4 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
|
6 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
7 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
型號 ITEM NO. |
公稱通徑 DN |
M1 |
M2 |
L |
H |
D0 |
|
JJM1-1 |
DN5 |
M20X1.5 |
M20X1.5-left |
112 |
84 |
ø70 |
|
JJM1-2 |
DN5 |
M20X1.5 |
G1/2 |
112 |
84 |
ø70 |
