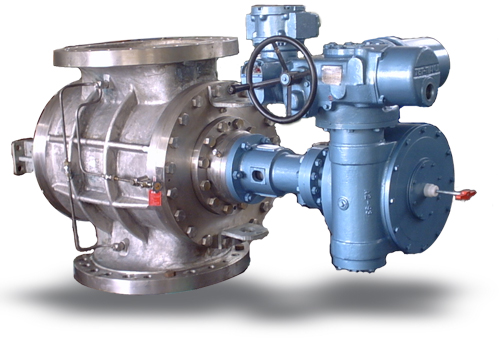

X943W電動旋塞閥
TR94X電動旋塞閥概 述
我公司X943W電動旋塞閥新型電動閥門。適用于易燃、易爆、易揮發、劇毒等條件苛刻的環境，能滿足防水、防爆（dⅡBT4 級），廣泛使用于石油、化工、天然氣、電力、軍工等領域，該閥的成功開發填補了國內空白。
工作原理
1．閥門關閉工作狀況
控制箱接通電源信號，電動裝置啟動，蝸輪驅動主軸并帶動閥芯、閥瓣順時針旋轉90°，將上下游流道同時堵住，在閥芯楔形導軌的作用下，閥瓣與閥腔內壁壓緊，形成硬密封和軟密封。在關斷的同時，觸動位置信號返回器，傳遞閥門的關閉信號，并切斷電源。
2．閥門開啟工作狀態
控制箱接通電源信號，電動裝置啟動，蝸輪驅動主軸并帶動閥芯向上運動，在楔形導軌的拉動下，閥瓣密封面離開閥腔內壁，產生間隙，此時閥芯又帶動閥瓣逆時針旋轉90°，閥門處于開啟狀態，同時又觸動位置信號返回器，傳遞閥門開啟信號并切斷電源。
|
項目 型號 |
輸出轉矩 | 輸出轉速 | 電機 | 電械堵轉電流 | 回轉90°時間 | 參考重量 |
|
SMC—04／HA0BC |
450 |
1 |
0．12 |
4．62 |
15 |
74 |
|
600 |
1 |
0．20 |
7．42 |
|||
|
SMC—04／HA1BC |
1100 |
1 |
0．30 |
9．31 |
90 |
|
|
SMC—03／HA1BC |
2000 |
1 |
0．40 |
12．4 |
15 |
120 |
|
SMC—03／HA2BC |
2500 |
1 |
140 |
|||
|
3000 |
1 |
0．60 |
17．15 |
|||
|
SMC—00／HA3BC |
6000 |
1 |
1．10 |
29．68 |
15 |
220 |
|
7800 |
1 |
1．50 |
38．85 |
|||
|
SMC—0／HA5BC |
10000 |
0．5 |
1．50 |
38．85 |
30 |
320 |
|
17500 |
0．3 |
45 |
||||
|
SMC—1／HA5BC |
12500 |
1 |
2．20 |
50．82 |
15 |
520 |
|
27000 |
0．3 |
45 |
||||
|
SMC—2／HA6BC |
16500 |
1 |
3．00 |
65．03 |
15 |
760 |
|
34500 |
0．3 |
45 |
||||
|
SMC—3／HA6BC |
45500 |
0．5 |
5．50 |
91．63 |
30 |
1100 |
|
63500 |
0．3 |
40 |
