二通保溫旋塞閥
名稱:二通保溫旋塞閥
型號:BX43W
口徑:DN20-DN300
壓力:PN16-PN64
材質:鑄鋼、不銹鋼
一、BX43W-1.0C/P二通保溫旋塞閥主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
工作壓力 |
適用介質 |
工作溫度 |
|
|
殼體 |
密封 |
|||||
|
BX43W-1.0P |
1.0 |
1.5 |
1.1 |
1.0 |
硝酸類等 |
≤250 |
|
BX43W-1.0C |
1.0 |
1.5 |
1.1 |
1.0 |
非腐蝕、弱腐蝕 |
|

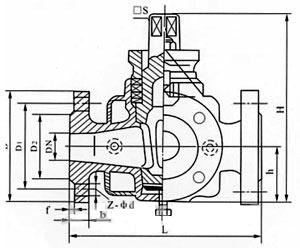

二、BX43W-1.0C/P二通保溫旋塞閥主要尺寸：
|
口徑（DN） |
L |
D |
D1 |
D2 |
z-φd |
|
|
20 |
90 |
150 |
105 |
75 |
55 |
4?14 |
|
25 |
110 |
160 |
115 |
85 |
65 |
4?14 |
|
32 |
115 |
190 |
135 |
100 |
78 |
4?18 |
|
40 |
150 |
200 |
145 |
110 |
85 |
4?18 |
|
50 |
170 |
220 |
160 |
125 |
100 |
4?18 |
|
65 |
220 |
280 |
180 |
145 |
120 |
4?18 |
|
80 |
250 |
300 |
195 |
160 |
135 |
4?18 |
|
100 |
300 |
340 |
215 |
180 |
155 |
8?18 |
|
125 |
350 |
245 |
210 |
185 |
8?18 |
|
|
150 |
400 |
280 |
240 |
210 |
8?23 |
|
|
200 |
450 |
335 |
295 |
265 |
8?23 |
|
|
250 |
530 |
390 |
350 |
320 |
8?23 |
|
|
300 |
580 |
440 |
400 |
368 |
8?23 |
|
三、BX43W-1.0C/P二通保溫旋塞閥主要材料：
|
零件名稱 |
閥體、塞子 |
填料 |
|
BX43W-1.0P |
不銹鋼 |
石墨盤根+304 |
|
BX43W-1.0C |
鑄鋼 |
