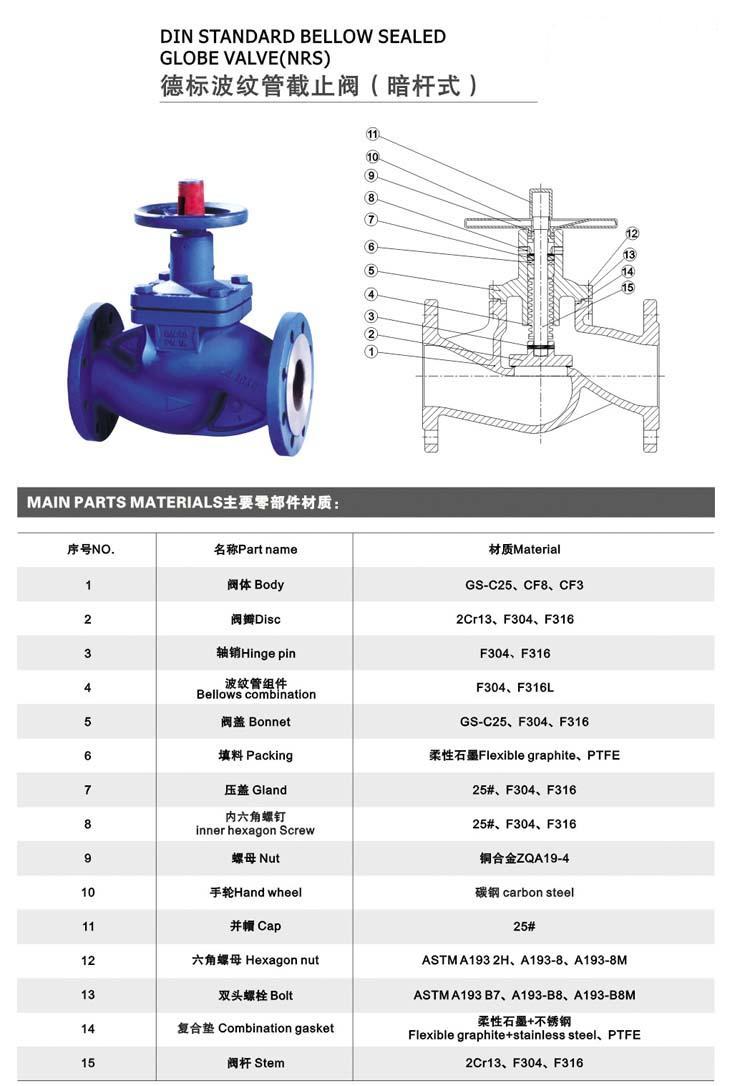

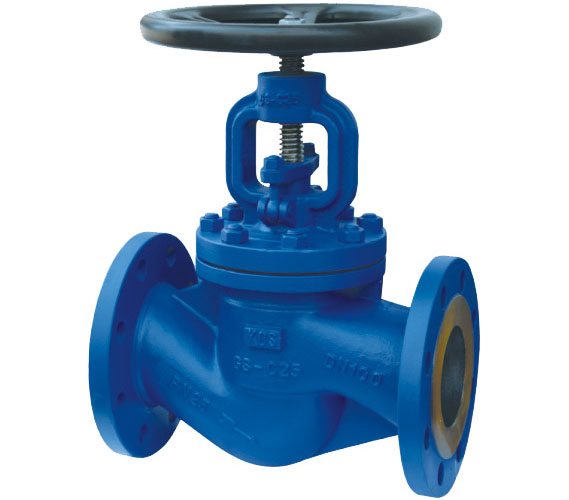

德標截止閥
名稱:德標截止閥
型號:J41H/W
口徑:DN15-350
壓力:1.6MPa-16.0MPa
材質:鑄鐵、鑄鋼、鍛鋼、不銹鋼
一、J41H/W德標法蘭截止閥產品概述：
我公司J41H/W德標法蘭截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
二、J41H/W德標法蘭截止閥技術規范：
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
DIN3356 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2545 |
|
試驗和檢驗 |
DIN3230 |
三、J41H/W德標法蘭截止閥產品性能規范：
|
公稱壓力（MPa） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
|
1.6 |
2.4 |
1.76 |
|
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造
四、J41H/W德標法蘭截止閥規格尺寸及重量：
|
型號 |
WJ41-16 |
||||||||||||||||||||||||||||||||||||||||||||
|
壓力等級 |
PN16 |
||||||||||||||||||||||||||||||||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
||||||||||||||||||||||||||||||
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
||||||||||||||||||||||||||||||
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
||||||||||||||||||||||||||||||
|
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
500 |
||||||||||||||||||||||||||||||
|
重量(Kg) |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
41 |
54 |
90 |
160 |
260 |
410 |
610 |
||||||||||||||||||||||||||||||
|
型號 |
WJ41-25 |
||||||||||||||||||||||||||||||||||||||||||||
|
壓力等級 |
PN25 |
||||||||||||||||||||||||||||||||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
||||||||||||||||||||||||||||||
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
||||||||||||||||||||||||||||||
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
||||||||||||||||||||||||||||||
|
Do |
130 |
130 |
130 |
130 |
150 |
150 |
180 |
180 |
200 |
200 |
400 |
450 |
450 |
500 |
450 |
||||||||||||||||||||||||||||||
|
重量(Kg) |
4 |
4.5 |
5 |
7 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
680 |
||||||||||||||||||||||||||||||
|
型號 |
WJ41-40 |
||||||||||||||||||||||||||||||||||||||||||||
|
壓力等級 |
PN40 |
||||||||||||||||||||||||||||||||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
||||||||||||||||||||||||||||||
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
||||||||||||||||||||||||||||||
|
H |
195 |
200 |
220 |
225 |
235 |
250 |
260 |
265 |
370 |
400 |
515 |
550 |
600 |
630 |
680 |
||||||||||||||||||||||||||||||
|
Do |
|||||||||||||||||||||||||||||||||||||||||||||
