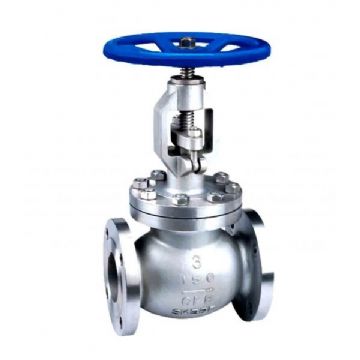

日標截止閥
名稱:日標截止閥
型號:J41H/W
口徑:DN15-300
壓力:10K-20K
材質:鑄鐵、鑄鋼、不銹鋼
一、J41H/W日標法蘭截止閥產品概述：
我公司J41H/W日標法蘭截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
二、J41H/W日標法蘭截止閥主要零件材料：
|
零件名稱 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
|
閥體/閥蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
閥瓣 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
閥瓣蓋 |
304 |
304L |
316 |
316L |
1Cr13 |
|
閥桿 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
石墨+304 |
|
壓蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
填料壓環 |
304 |
304L |
316 |
316L |
1Cr13 |
|
螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
|
螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |
三、J41H/W日標法蘭截止閥 10K 主要連接尺寸及重量：
|
尺寸 |
inch |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
mm |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
|
H |
mm |
241 |
241 |
242 |
280 |
286 |
386 |
387 |
411 |
454 |
455 |
541 |
651 |
802 |
970 |
|
D |
mm |
125 |
125 |
125 |
160 |
160 |
200 |
200 |
250 |
250 |
355 |
355 |
450 |
500 |
500 |
|
重量 |
kg |
- |
- |
- |
- |
- |
18 |
30 |
41 |
64 |
86 |
113 |
115 |
295 |
450 |
四、J41H/W日標法蘭截止閥 20K 主要連接尺寸及重量：
|
尺寸 |
inch |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
mm |
152 |
178 |
203 |
216 |
229 |
267 |
292 |
318 |
345 |
400 |
444 |
559 |
622 |
711 |
|
H |
mm |
241 |
241 |
283 |
320 |
322 |
399 |
438 |
464 |
565 |
614 |
717 |
930 |
1150 |
1420 |
|
D |
mm |
125 |
125 |
160 |
200 |
200 |
200 |
250 |
280 |
355 |
400 |
450 |
500 |
500 |
560 |
|
重量 |
kg |
- |
- |
- |
- |
- |
25 |
30 |
35 |
56 |
96 |
120 |
212 |
460 |
615 |
