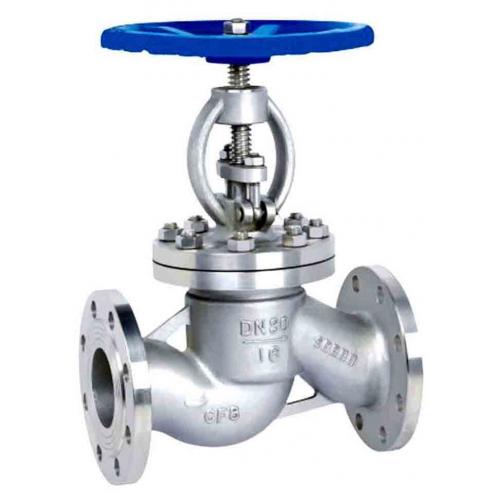

國標波紋管截止閥
名稱:國標波紋管截止閥
型號:J41H/W
口徑:DN10~DN1200
壓力:1.6MPa-16.0MPa
材質:鑄鐵、鑄鋼、不銹鋼
一、WJ41/WJ44/WJ11國標波紋管截止閥：
我公司W(wǎng)J41/WJ44/WJ11國標波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
二、WJ41/WJ44/WJ11國標波紋管截止閥技術規范:
|
構形式 |
BB-BG-OS & Y |
|
驅動方式 |
手動 |
|
電動 |
|
|
設計標準 |
GB12235 |
|
結構長度 |
GB12221 |
|
連接法蘭 |
GB9113、JB/T79、HG20596 |
|
試驗和檢驗 |
JB/T 9092、GB/T13927 |
三、WJ41/WJ44/WJ11國標波紋管截止閥產品性能規范：
|
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
適用溫度 |
|
1.6 |
2.4 |
1.76 |
|
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |

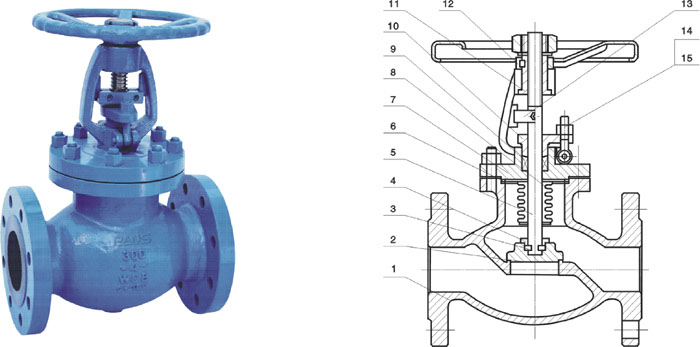

四、WJ41/WJ44/WJ11國標波紋管截止閥主要零部件材質：
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
閥瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
3 |
軸銷 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
4 |
閥桿 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
5 |
波紋管組件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
6 |
墊片 |
柔性石墨+不銹鋼、PTFE |
|
7 |
閥蓋 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
雙頭螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料壓蓋 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
閥桿螺母 |
銅合金 |
|
13 |
手輪 |
WCB、QT400-18 |
五、WJ41/WJ44/WJ11國標波紋管截止閥規格尺寸表：
|
型號 |
WJ41-16 |
||||||||||||||
|
壓力等級 |
PN16 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
13.5 |
19 |
26 |
36 |
46 |
74 |
102 |
168 |
270 |
420 |
620 |
|
型號 |
WJ41-25 |
||||||||||||||
|
壓力等級 |
PN25 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量(Kg) |
5 |
5 |
5.5 |
11 |
14 |
20 |
27 |
37 |
48 |
77 |
105 |
172 |
3100 |
520 |
690 |
|
型號 |
WJ41-40 |
||||||||||||||
|
壓力等級 |
PN40 |
||||||||||||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
|
||||
