法蘭截止閥
名稱:法蘭截止閥
型號:J91W
口徑:DN10~DN100
壓力:1.6~64Mpa
材質:鑄鋼,不銹鋼
一、J41W不銹鋼截止閥概述：
我公司不銹鋼截止閥系列產品，主要用來切斷（或接通）管路介質。適用于化工等行業的硝酸、醋酸等場合。該系列產品按國家標準生產，具有結構先進，工藝性能，各項性能指標達到先進標準水平。
二、J41W不銹鋼截止閥結構特點：
該型閥門采用平面密封和錐面密封兩種密封型式，可使用于不同工況的介質要求，具有密封性能穩定，使用壽命長。逆時針轉動手輪驅使閥桿帶動閥瓣及膈膜迅速上升，打開通道使介質順利通過。

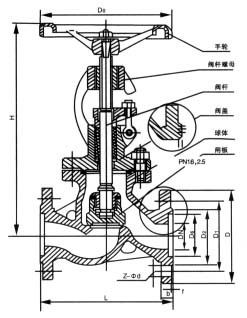

三、J41W不銹鋼截止閥結構圖片：
四、J41W不銹鋼截止閥設計標準：
1、設計制造按GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/G79-94
4、閥門檢查和試驗按GB13927
五、J41W不銹鋼截止閥性能規范：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度(℃) |
適用介質 |
||
|
強度(水)(Mpa) |
密封(水)空氣(Mpa) |
低壓密封空氣(Mpa) |
||||
|
J41W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRIC ACID |
|
J41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸類 |
|
ACETIC ACID |
||||||
|
醋酸類 |
||||||
|
NITRIV ACID |
||||||
|
硝酸類 |
||||||
|
J41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETIC ACID |
|
J41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸類 |
六、J41W不銹鋼截止閥主要零件材質：
|
零件名稱 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
閥桿 |
ZG1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
壓蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
七、J41W不銹鋼截止閥1.6MPa連接尺寸及重量：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
|
重量 |
kg |
5 |
6.5 |
7 |
13.5 |
16 |
32 |
45 |
60 |
80 |
107 |
134 |
268 |
449 |
663 |
750 |
1170 |
八、J41W不銹鋼截止閥2.5MPa連接尺寸及重量：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
|
重量 |
kg |
5 |
6.5 |
7 |
13.5 |
16 |
32 |
45 |
60 |
80 |
107 |
134 |
268 |
449 |
663 |
750 |
1170 |
九、J41W不銹鋼截止閥4.0MPa連接尺寸及重量：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
650 |
750 |
850 |
950 |
|
H |
mm |
200 |
243 |
253 |
280 |
312 |
321 |
325 |
355 |
415 |
460 |
510 |
700 |
975 |
1115 |
1250 |
1380 |
|
W |
mm |
120 |
140 |
160 |
160 |
200 |
200 |
240 |
240 |
280 |
320 |
360 |
560 |
600 |
700 |
800 |
900 |
|
重量 |
kg |
5 |
6.5 |
7 |
13.5 |
16 |
32 |
45 |
60 |
80 |
107 |
134 |
268 |
491 |
705 |
850 |
1234 |
十、J41W不銹鋼截止閥6.4MPa連接尺寸及重量：
|
尺寸 |
DN |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
mm |
170 |
190 |
210 |
230 |
260 |
300 |
340 |
380 |
430 |
550 |
|
|
