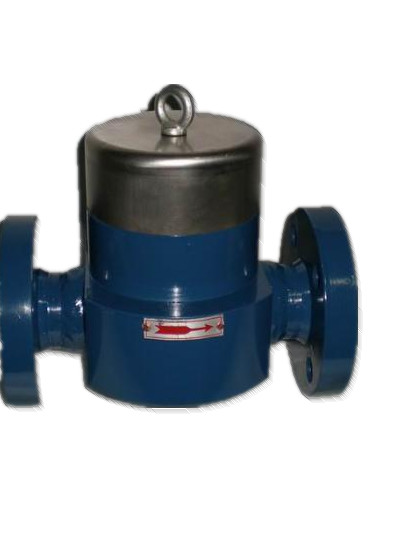

蒸汽保溫型疏水閥
名稱:蒸汽保溫型疏水閥 型號:CSHR65A 口徑:DN15～50 壓力:PN0.6-6.4MPa 材質:鑄鋼、不銹鋼、合金鋼等
蒸汽保溫型疏水閥產品介紹：
蒸汽保溫型疏水閥是圓盤式疏水閥的新技術，它在圓盤式蒸汽疏水閥的主氣室外增加一層通蒸汽的保溫外殼，使主氣室的溫度保持與管道的凝結水溫度相同，如果沒有凝結水產生疏水閥就不會(huì )開啟，節能效果顯著。該疏水閥采用合金鋼閥體材料制造，能耐550℃的高溫，能適合高壓高溫惡劣環境工況下的疏水，動作靈敏，工作質量高。是高壓過熱蒸汽管線和高壓過熱設備理想的疏水閥。
蒸汽保溫型疏水閥工作原理：
本疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。本疏水閥的汽室外面增加一層外殼，外殼內室和蒸汽管道相通，利用管道自身蒸汽對疏水閥的主汽室進行保溫，使主汽室的溫度不易降溫，保持汽壓，疏水閥緊緊關閉。當管線產生凝結水，疏水閥外殼降溫，疏水閥才能開啟排水；在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會(huì )開啟，工作質量高，節能效果好。該閥高允許溫度為550℃，閥體為合金鋼，閥心為硬質合金，經久耐用，使用壽命長，是高壓.高溫過熱蒸汽專用疏水閥。

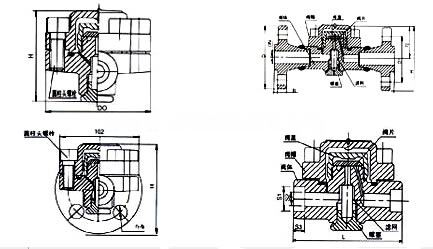

蒸汽保溫型疏水閥外型尺寸表
| 型 號 | CSHR65A-W（承插焊） | 型 號 | CSHR65A-F（法蘭） | ||||
| 通 徑 | 15mm | 20mm | 25mm | 通 徑 | 15mm | 20mm | 25mm |
| L | 130 | 130 | 130 | L | 210 | 210 | 230 |
| D0 | 102 | 102 | 102 | H | 120 | 132 | 135 |
| H | 106 | 106 | 106 | D | 95 | 120 | 125 |
| S1 | 21.7 | 27.05 | 33.18 | D1 | 66.5 | 82.5 | 89 |
| S2 | 15 | 15 | 15 | n-Ф | 4-16 | 4-20 | 4-20 |
| S3 | 9.2 | 12.7 | 12.7 | B | 14.5 | 16 | 17.5 |
| 法蘭連接按 HG-20592. 20615-97或用戶要求制造。 | |||||||
蒸汽保溫型疏水閥訂貨正確選型條件
用戶根據用汽設備的大耗汽量乘選用倍率（2—3倍），為大凝結水量來選疏水閥的排水量。
疏水閥的高工作壓差，（即閥前工作壓力減去閥后背壓）有背壓要注明。
疏水閥的高工作溫度。
疏水閥使用工況。
連接方式。
閥體材料。
