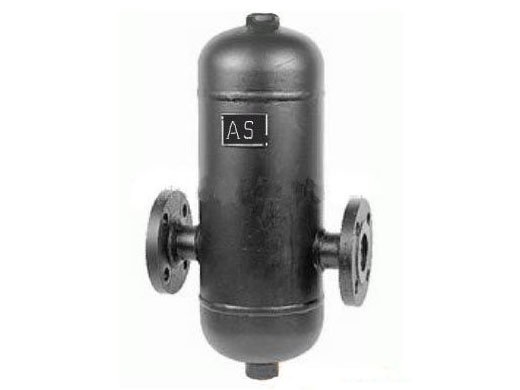

AS汽水分離器
名稱:AS汽水分離器 型號:AS 口徑:DN15-DN400 壓力:PN6、PN16、PN25 PN40 材質:鑄鋼、不銹鋼
一、AS汽水分離器概述：
我公司AS汽水分離器是擋板式分離器用于分離蒸汽、壓縮空氣及其它氣體系統中內含的液滴，配上絕熱套可提高分離器的工作性能。高分離效率（干燥度可達到 98 % ）低壓降（約為千分之五）； 結構按壓力容器規范設計。汽水分離器為壓力容器結構碳鋼或不銹鋼設備。對蒸汽中含有空氣的情況，汽水分離器上部設計了排空氣。
二、AS汽水分離器限定條件（AS7型）：
口徑 | 設計壓力（MPa） | 設計溫度（℃） | 大冷態測試壓力（MPa） | |
工廠 | 現場 | |||
DN150 | 1.6 | 250 | 2.57 | 2.30 |
DN250 | 1.6 | 250 | 2.27 | 2.10 |
型號 | 材質 | 壓力等級 | 口徑 | 連接方式 |
AS7 | 不銹鋼/碳鋼 | PN16 | DN15-150 | 法蘭 |
不銹鋼/碳鋼 | PN16 | DN200-350 | 法蘭 |
注：AS7分離器按BS 5500 Category 3設計制造。法蘭按：HG20594-97
三、AS汽水分離器外形連接尺寸：
SIZE 規格 | Design pressure 設計壓力（MPa） | External dimensions(mm) 外型尺寸 | Weight 重量（Kg） | Volume 容量（L） | |||||||||
A | B | C | D | E | F | G | H | J | K | ||||
DN15 | 1.6 | 350 | 200 | 450 | 108 | 120 | 1/2 | 1/2” | 121 | 148 | 30 | 11 | 2 |
DN20 | 1.6 | 350 | 200 | 450 | 108 | 120 | 1/2 | 1/2” | 121 | 148 | 30 | 12 | 2 |
DN25 | 1.6 | 350 | 220 | 500 | 159 | 120 | 1/2 | 1/2” | 95 | 213 | 30 | 20 | 6 |
DN32 | 1.6 | 350 | 220 | 500 | 159 | 120 | 1/2 | 1/2” | 95 | 213 | 30 | 22 | 6 |
DN40 | 1.6 | 360 | 220 | 500 | 159 | 120 | 1/2 | 3/4” | 100 | 213 | 30 | 23 | 6 |
DN50 | 1.0 | 420 | 252 | 638 | 219 | 159 | 1” | 3/4” | 100 | 263 | 30 | 40 | 18 |
DN65 | 1.6 | 420 | 252 | 638 | 219 | 159 | 1” | 3/4” | 100 | 263 | 30 | 47 | 18 |
2.5 | 420 | 252 | 638 | 219 | 159 | 1” | 3/4” | 100 | 263 | 30 | 49 | 18 | |
DN80 | 1.6 | 523 | 332 | 735 | 273 | 145 | 2” | 3/4” | 125 | 368 | 30 | 80 | 33 |
2.5 | 523 | 332 | 735 | 273 | 145 | 2” | 3/4” | 125 | 368 | 30 | 88 | 33 | |
DN100 | 1.6 | 574 | 337 | 795 | 324 | 163 | 2” | 3/4” | 125 | 384 | 40 | 98 | 51 |
2.5 | 574 | 337 | 795 | 324 | 163 | 2” | 3/4” | 150 | 384 | 40 | 106 | 51 | |
DN125 | 1.6 | 656 | 310 | 843 | 356 | 230 | 2” | 3/4” | 150 | 416 | 44 | 115 | 67 |
3.0 | 656 | 310 | 843 | 356 | 230 | 2” | 3/4” | 150 | 416 | 44 | 134 | 67 | |
DN150 | 1.6 | 706 | 347 | 935 | 406 | 246 | 2” | 3/4” | 150 | 466 | 60 | 154 | 96 |
3.0 | 706 | 347 | 935 | 406 | 246 | 2” | 3/4” | 150 | 466 | 60 | 172 | 96 | |
DN200 | 0.6 | 850 | 460 | 1200 | 500 | 372 | 2” | 2” | 175 | 560 | 60 | 275 | 185 |
1.6 | 850 | 460 | 1200 | 500 | 372 | 2” | 2” | 175 | 560 | 60 | 280 | 185 | |
3.0 | 850 | 459 | 1200 | 500 | 372 | 2” | 2” | 175 | 568 | 60 | 280 | 230 | |
DN250 | 0.6 | 950 | 615 | 1580 | 600 | 530 | 2” | 2” | 175 | 688 | 72 | 475 | 333 |
1.6 | 950 | 615 | 1580 | 600 | 530 | 2” | 2” | 175 | 688 | 72 | 475 | 333 | |
3.0 | 960 | 615 | 1580 | 600 | 530 | 2” | 2” | 175 | 698 | 72 | 475 | 333 | |
DN300 | 0.6 | 1000 | 740 | 1700 | 600 | 540 | 2” | 2” | 200 | 688 | 72 | 500 | 330 |
1.6 | 1000 | 740 | 1700 | 610 | 540 | 2” | 2” | 200 | 688 | 72 | 500 | 330 | |
3.0 | 1010 | 740 | 1700 | 610 | 540 | 2” | 2” | 200 | 698 | 72 | 500 | 330 | |
DN350 | 0.6/1.6/3.0 | 1100 | 754 | 1800 | 700 | 525 | 2” | 2” | 200 | 816 | 72 | 550 | 537 |
DN150 | 1.6 | 970 | 490 | 1260 | 620 | 372 | 2” | 2” | 175 | 764 | 72 | 303 | 290 |
DN250 | 1.6 | 1175 | 615 | 1500 | 824 | 440 | 2” | 2” | 175 | 980 | 108 | 630 | 535 |
四、AS汽水分離器是安裝說明：
各種AS汽水分離器都應垂直安裝。
AS汽水分離器出口處應無阻力，避免產生受壓現象。
AS汽水分離器在安裝前應專門測試，并檢查其官密封性。
對使用中的AS汽水分離器應作定期檢查。
