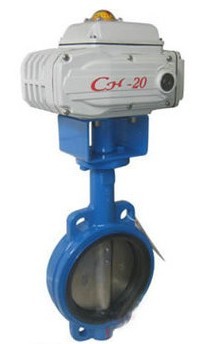

智能自動調節蝶閥（對夾式）D971X
名稱:智能自動調節蝶閥（對夾式）D971X
型號:D971X
口徑:DN40-1500
壓力:PN16
材質:鑄鐵、鑄鋼、不銹鋼
一、D971X智能自動調節蝶閥概述：
D971X智能電動調節蝶閥我公司采用一體化結構，有輸入控制信號（4-20mADC或1-5VDC）及單元相電源即可控制運轉，具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH 等型號電子式電執行機構。它可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。
技術參數和性能
二、D971X智能自動調節蝶閥閥體：
公稱通徑：DN50～400mm
公稱壓力：PN1.6,4.0,6.4MPa
連接形式：法蘭式按JB/T78-59 JB79-59對夾式法蘭連接
材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti
三、D971X智能自動調節蝶閥上閥蓋：
常溫型：-20～+200℃
散熱型：+200～+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯，柔性石墨，石棉紡織填料 襯橡膠，襯四氟乙烯 密封材料:不銹鋼,橡膠,四氟乙烯
四、D971X智能自動調節蝶閥閥內組件：
閥體：鑄鐵、鑄鋼、不銹鋼
閥芯形式：閥板
流量特性：等百分比特性或直線特性
材料：1Cr18Ni9Ti OCr18Ni12M02Ti
五、D971X智能自動調節蝶閥執行機構：
類型：可選PSQ系列,3810系列或NB系列電子式角行程執行機構.亦可選用QSQ系列或DYR系列。
技術參數和性能：請參閱對應的執行機構及伺服放大器說明書。規格參數表：
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
500-2000 可與本公司商洽生產 |
| 流量系數（Kv） | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | |
| 動作范圍 | 0-90° | |||||||||||
| 允許壓差△P | 小于公稱壓力 | |||||||||||
| 泄量量Q | 按GB/T4213-92,為Kv值的10ˉ4 | |||||||||||
| 環境溫度℃ | -20-60℃ | |||||||||||
| 基本誤差 | ±2.5% | |||||||||||
| 回差 | ±2.5% | |||||||||||
| 死區 | 1% | |||||||||||
| 可調范圍 | 250:1 | |||||||||||
| 配用執行機構 |
PSQ101 3610RSQ-05 Unic-05 Unic-10 CH-05 CH10 |
PSQ201 Unic-20 3610RSC-30 CH-20 |
Unic-40 PSQ501 3610RSC-50 CH-40 |
Unic-60 PSQ701 CH-60 |
||||||||

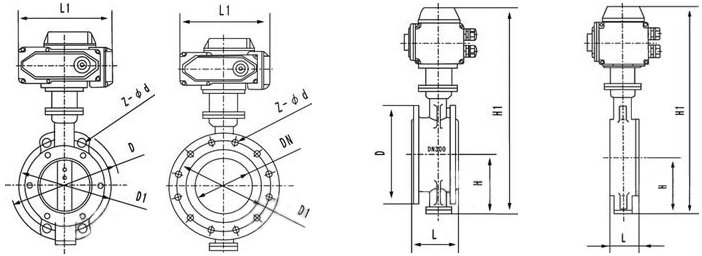

六、D971X智能自動調節蝶閥外形尺寸：
七、D971X智能自動調節蝶閥外形尺寸：
| 公稱通徑DN | L | H1 | H | D1 | Z-φd | D | L1 |
| 50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 |
| 65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 |
| 80 | 46/49 | 516 | 96/120 | 160/ | 8-18 | 200 | 208 |
| 100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 |
| 125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 |
| 150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 |
| 200 | 60/76 | 731 | 175/210 | 295 | 8-22 | 340 | 256 |
| 250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 |
| 300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 |
| 350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505-520 | 346 |
| 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 |
| 公稱通徑DN | L | H1 | H | D1 | Z-φd | D | L1 |
| 50 | 108 | 539 | 82/112 | 125 | 4-18 | 165 | 208 |
| 65 | 112 | 554 | 95/115 | 145 | 4-18 | 185 | 208 |
| 80 | 114 | 569 | 100/120 | 160 | 8-18 | 200 | 208 |
| 100 | 114 | 569 | 100/138 | 180 | 8-18 | 220 | 208 |
| 125 | 140 | 649 | 125/164 | 210 | 8-18 | 250 | 208 |
| 150 | 140 | 725 | 145/175 | 240 | 8-22 | 285 | 256 |
| 200 | 152 | 835 | 170/208 | 295 | 8-22/2-22 | 340 | 256 |
| 250 | 165 | 890 | 195/243 | 350 | 12-22/12-26 | 395/405 | 256 |
| 300 | 178 | 995 | 225/283 | 400 | 12-22/12-26 | 445/460 | 256 |
| 350 | 190 | 1155 | 255/310 | 460 | 16-22/16-26 | 505/520 | 346 |
| 400 | 216 | 1225 | 285/340 | 515 | 16-26/16-30 | 565/580 | 346 |
