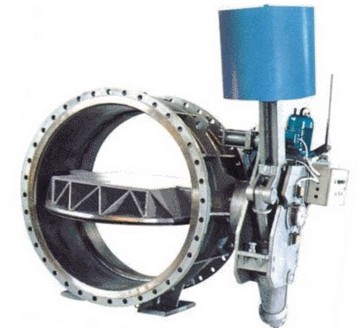

HD7B41X液控止回蝶閥
名稱:HD7B41X液控止回蝶閥
型號:HD7B41X
口徑:DN500～2400
壓力:0.25MPa～2.5MPa
材質:鑄鐵、鑄鋼、不銹鋼等
一、HD7B41X液控止回蝶閥產品概述：
|
我公司HD7B41X蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質的倒流及產生過大的水錘，以保護管路系統。本閥靠液壓驅動開啟，靠重錘勢能關閉，啟閉靈活可靠。該閥安裝載泵后，可代替閘閥、蝶閥和止回閥兩臺閥門。且流阻系數僅為上述兩臺閥木訥流阻系數的30%。因此，該類閥門為節能產品。關閉時，液控裝置分快關、慢關兩個階段：前60°為快關，后30°為慢關，根據工況不同，可調節快慢關時間和快、慢關切換角度，以防止發生較大水錘。該閥門還具有保壓功能：本蝶閥的液壓系統重設有蓄能器，蓄有壓力油，補充系統的泄漏，并可自動補壓。同時具有自動復位功能，當閥門開度降低（重錘下落）15°時，油泵啟動，自動復位。備用復位裝置，本蝶閥開啟后，當液壓系統中出現微量的內漏蓄能器補充，壓力降至一定值時，繼電器發令補壓，微防止壓力繼電器失靈，設有行程開關復位裝置，即在本閥開啟位置有保壓和保位雙位保護功能 |
二、HD7B41X液控止回蝶閥主要技術參數：
| 公稱壓力 | 公稱通經 | 適用介質 | 適用溫度 | ||
| 0.25～2.5MPa | 500～2400mm | 水 | 0～80℃ | ||
三、HD7B41X液控止回蝶閥主要零部件材料：
| 零件名稱 | 材料 |
| 閥體、蝶板 | 灰鑄鐵、球墨鑄鐵、碳鋼 |
|
密封圈 |
不銹鋼 |
| NBR | |
| 閥軸 | 不銹鋼 |
| 填料 | NBR |
四、HD7B41X液控止回蝶閥采用標準：
| 法蘭標準 | GB/T 17241.6 、GB/T 9113、GB 2555 |
| 試驗標準 | GB/T 13927 |
| 結構長度標準 | GB 12221-89 |
五、HD7B41X液控止回蝶閥主要外形連接尺寸 ： 單位：mm
| DN | PN（MPA） | L1 | L2 | B1 | B2 | B3 | H1 | Z-Фd |
| 500 | 1.0 | 570 | 950 | 414 | 952 | 952 | 350 | 20-26 |
| 600 | 1.0 | 750 | 778 | 542 | 1017 | 1017 | 405 | 20-30 |
| 700 | 1.0 | 750 | 778 | 510 | 1215 | 1215 | 460 | 24-30 |
| 800 | 1.0 | 582 | 950 | 595 | 1165 | 1165 | 520 | 24-33 |
| 900 | 1.0 | 600 | 950 | 660 | 1530 | 1530 | 570 | 28-33 |
| 1000 | 1.0 | 381 | 966 | 740 | 1130 | 1130 | 625 | 28-36 |
| 1200 | 0.6 | 690 | 800 | 840 | 1760 | 1760 | 710 | 32-33 |
| 1.0 | 780 | 1236 | 880 | 1853 | 1853 | 735 | 32-39 | |
| 1400 | 0.6 | 780 | 1236 | 977 | 1721 | 1721 | 820 | 36-36 |
| 1.0 | 780 | 1236 | 1158 | 1615 | 1615 | 820 | 36-42 | |
| 1600 | 0.25 | 770 | 910 | 1057 | 2040 | 2040 | 920 | 40-36 |
| 0.6 | 780 | 1219 | 1113 | 1832 | 1832 | 920 | 40-36 | |
| 1800 | 0.25 | 780 | 1219 | 1233 | 1805 | 1805 | 1070 | 44-39 |
| 0.6 | 780 | 1219 | 1233 | 1905 | 1905 | 1070 | 44-39 | |
| 2000 | 0.25 | 897 | 905 | 1363 | 2285 | 2285 | 1170 | 48-42 |
| 0.6 | 900 | 956 | 1465 | 2285 | 2285 | 1170 | 48-42 | |
| 2200 | 0.25 | 1030 | 1123 | 1631 | 2492 | 2492 | 1300 | 52-42 |
| 0.6 | 1130 | 1223 | 1631 | 2592 | 2592 | 1300 | 52-42 | |
| 2400 | 0.25 | 1235 | 1365 | 1775 | 2585 | 2585 | 1355 | 56-42 |
| 0.6 | 1395 | 1395 | 1775 | 2600 | 2600 | 1355 | 56-42 |
