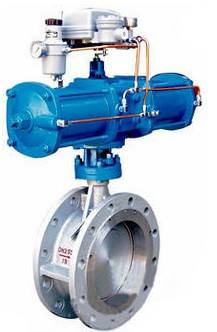

氣動活塞調節蝶閥

氣動活塞調節蝶閥
名稱:氣動活塞調節蝶閥
型號:ZSRW、ZSCW
口徑:DN50-1200
壓力:0.6~6.4Mpa
材質:鑄鋼、不銹鋼、合金鋼等

一、ZSRW、ZSCW氣動活塞調節蝶閥產品概述：

        我公司ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。

二、ZSRW、ZSCW氣動活塞調節蝶閥機構主要技術參數：
公稱通徑 mm 50 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額定流量系數Kv 85 220 340 530 770 1360 2130 3060 4160 5450 6900 8500 12200 16600 21700 27540 34000
公稱壓力 MPa 0.6
額定轉角 ° 70
信號壓力 KPa 20～100
流量特性 近似等百分比
介質溫度 ℃ -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭 按JB78-59對夾式法蘭連接
信號連接螺孔 M16×1.5
配用執行機構 薄膜式 ZMA-2 ZMA-3 ZMA-4 ZMA-5
活塞式     ZSC-45
閥體材質 ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件 手輪、定位器、空氣過濾減壓器等。
三、ZSRW、ZSCW氣動活塞調節蝶閥執行機構主要技術參數：
型 號 活塞直徑 mm 有效面積 cm2 大行程 mm 大操作壓力 KPa 大輸出力 N
ZSC-45 250 484 60 500 21800

四、ZSRW、ZSCW氣動活塞調節蝶閥性能指標：
執 行 機 構 薄膜式執行機構 活塞式執行機構
類 別 不帶定位器 帶定位器 帶定位器
彈簧范圍 KPa
20～100 40～200 20～60 60～100
項 目 基 本 誤 差% ±8 - ±2.0 ±2.0
回 差% 6 - 2.0 2.0
死 區% 5 - 0.8 0.8
始終點偏差% 氣 開 始點 ±4.0 ±4.0 ±2.0 ±
終點 ±8 ±8
氣 關 始點 ±8 ±8
終點 ±4.0 ±4.0
額定轉角偏差% ±2.5
允許泄漏量1/h 2×10-2×閥的額定容量

允許壓差 MPa
配用執行機構型號 ZMA-2 ZMA-3 ZMA-4 ZMA-5 ZSC-45
0° 70° 0° 70° 0° 70° 0° 70° 0° 70°
公稱通徑mm 50 0.6 0.097
(0.22)
80 0.6 0.038
(0.086)
100 0.556
(0.6) 		0.0196
(0.0445)
125         0.6 0.0250
(0.0542)
150         0.444
(0.6) 		0.0150
(0.0314)
200         0.185
(0.407) 		0.00587
(0.0129)
250                 0.331
(0.6) 		0.00845
(0.0175)
300                 0.181
(0.385) 		0.00461
(0.00983)
350                 0.133
(0.284) 		0.00292
(0.00622)
400                         0.216
(0.45) 		0.00485
(0.0101)
450                         0.171
(0.356) 		0.00341
(0.00741)
500                         0.139
(0.289) 		0.0025
(0.0052)
600                                 0.6 0.019
700                                 0.6 0.0119
800                                 0.442 0.00795
900                                  0.339 0.00599
1000                                 0.236 0.00403

注：括號內數值為帶定位器的允許壓差。



公稱通徑DN 結構長度
(標準值) 		  連接尺寸
L H H1 PN0.6MPa PN1.0MPa
毫米 英寸 法蘭式 對夾式 D D1 Z-d D D2 Z-d
50 2 108 43 100 400 140 110 4--14 165 125 4--18
65 21/2 112 46 115 420 160 130 4--14 185 145 4--18
80 3 114 49 120 138 190 150 4--18 200 160 8-18
100 4 127 56 130 524 210 170 4--18 220 180 8-18
125 5 140 64 150 570 240 200 8-18 250 210 8-18
150 6 140 70 170 743 265 225 8-18 285 240 8-22
200 8 152 76 200 767 320 280 8-18 340 295 8-22
250 10 165 76 235 790 375 335 12-18 395 350 12-22
300 12 178 83 300 890 440 395 12-22 445 400 12-22
350 14 190 92 325 954 490 445 16-22 505 460 16-22
400 16 216 102 355 1070 540 495 16-22 565 515 16-26
450 18 222 114 390 1140 595 550 20-22 615 565 20-26
500 20 229 127 420 1200 645 600 20-26 670 620 20-26
600 24 267 154 490 1380 755 705 24--26 780 725 20-30
700 28 292 165 550 1580 860 810 24--30 895 840 24--30
800 32 318 190 640 1760 975 920 24--30 1015 950 24--33
900 36 330 203 710   1075 1020 24--30 1115 1050 28-33
1000 40 410 216 770   1175 1120 28--30 1230 1160 28-36
1200 48 470 254 890   1405 1340 32-33
