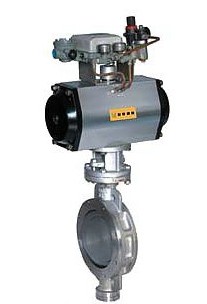

氣動三偏心調節切斷蝶閥
名稱:氣動三偏心調節切斷蝶閥
型號:D673H
口徑:DN50～DN800
壓力:0.6～2.5MPa
材質:鑄鐵、鑄鋼、不銹鋼等
一、D673H氣動硬密封調節切斷蝶閥產品介紹：
我公司D673H氣動硬密封調節切斷蝶閥采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時密封可靠，可達到氣密封無泄漏，采用偏心設計延長閥門使用壽命。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、性能穩定可靠等特點。同閥門定位器或電磁閥配套使用可實現比例調節或開關控制。
二、D673H氣動硬密封調節切斷蝶閥應用范圍：
氣動三偏心調節切斷蝶閥廣泛應用于造紙、石化、化工、冶金、電力、環保石油、輕工、樓宇自動化等工業部門的自動化控制系統中， 適用于氣體、固體顆粒和液體等介質。
三、D673H氣動硬密封調節切斷蝶閥結構特點：
氣動節能型蝶閥采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時密封可靠，可達到氣密封無泄漏，采用偏心設計延長閥門使用壽命。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、性能穩定可靠等特點。
四、D673H氣動硬密封調節切斷蝶閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、D673H氣動硬密封調節切斷蝶閥安裝與維護：
1、安裝蝶閥時，應注意閥體上的流向標志，以免流通方向錯誤，影響使用。
2、蝶閥使用前應確認閥全開的前提下對管道進行沖破洗，以免有焊渣等雜物刮傷密封面。
3、蝶閥一般都設置旁通管路，在檢修或更換蝶閥時，可使用旁通管路使用流程照常進行。
4、氣動蝶閥可在水平180°范圍內豎臥安裝，切勿將氣動執行器朝下倒裝。
5、定位器或電磁閥調試詳見說明書。
6、氣動執行器曲臂為方頭結構，用為手動裝置使用，故障時卸掉氣源管直接用手動扳手即可實現手動操作。
7、使用過程中如發現填料函滲漏，緊固一下壓蓋螺栓即可解決。
六、D673H氣動硬密封調節切斷蝶閥主要技術參數：
| 公稱通徑DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| 額定流量系數（CV） | 95 | 175 | 270 | 375 | 740 | 1400 | 2100 | 3250 | 4680 | 6200 | 8100 | 11000 | 15800 | 21000 | 29000 | 38000 |
| 大轉角（σ°） | 90° | |||||||||||||||
| 工作氣源壓力（MPa） | 0.4～0.8 | |||||||||||||||
| 工作溫度范圍 | -40～250 | |||||||||||||||
| 輸入信號 | （電信號：4～20mA□dc）220VAC、24VDC | |||||||||||||||
| 公稱壓力（MPa） | 1.0、1.6 | |||||||||||||||
| 配用氣接管 | φ6×1（G1/8） | φ8×1.5（G1/4） | φ12×2（G3/8） | |||||||||||||
| 連接型式及標準 | 對夾式、按JB81-94 | |||||||||||||||
| 閥體材料 | 304、316、316Lz中ZG25 | |||||||||||||||
| 閥芯材料 | 304、316、316L | |||||||||||||||
| 閥座材料 | 316、F4 | |||||||||||||||
