D971F46電動對夾式襯氟蝶閥
名稱:D971F46電動對夾式襯氟蝶閥
型號:D971F46
口徑:DN40-DN1200
壓力:PN6、PN16、PN25
材質:鑄鐵、鑄鋼、不銹鋼
一、D971F46電動襯氟蝶閥產品概述；
我公司經營的滬貢牌電動襯氟蝶閥(俗稱耐腐蝕電動蝶閥)是由電動執行器及襯氟蝶閥閥體組成，蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟，關閉與調節。電動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，耐腐蝕電動蝶閥可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥、截止閥和其它類型的切斷、調節閥門。
本廠經營的電動襯氟蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。 電動襯氟蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸及各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
| 閥體形式 | 直通鑄造閥 |
|---|---|
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| ※蝶閥參數 | ※電動執行器參數 |
| ·連接方式：對夾式 ·口徑：2”～32”(DN50-800) ·閥體：鑄鋼、304、316 ·閥板：鋼襯F4/F46、不銹鋼襯F4/F46 ·密封：F4/F46 ·壓力：PN6/10KG ·適用于液體、氣體等介質 | ·AC220/380/110V、DC24V等電壓 ·開關型、調節型（4-20mA） ·符合IP67或防爆要求 ·開關機械限位，開關位置可微調 ·可手動操作 ·可視指示器 ·高壽命開關次數 |
| 閥板形式 | 蝶形 |
|---|---|
| 流量特性 | 線性 |
| 執行器型號 | DZW、HQ、CHR、381R |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
| 閥體、底座 | 球墨鑄鋼、鑄鋼、不銹鋼、全襯氟 |
|---|---|
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料、全襯氟 |
| 密封圈 | 各種橡膠、聚四氟 |
| 閥桿 | 2Cr13、不銹鋼、全襯氟 |
| 填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 公稱通徑DN(mm) | 50～1000 |
|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量 | 零泄露 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
|
公稱通徑DN(mm) |
50-1800 |
|||
|---|---|---|---|---|
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
低壓氣密試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||

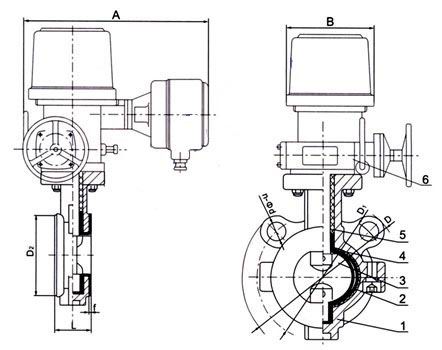

八、D971F46電動襯氟蝶閥尺寸：
| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
| H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
| H1 | 根據所配執行機構而定 | |||||||||||||||||
| A、A1 | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||||||||
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
