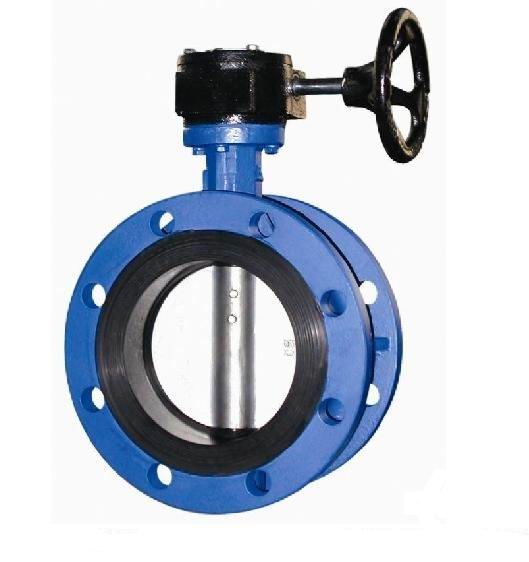

TLD341X脫硫法蘭蝶閥
名稱:TLD341X脫硫法蘭蝶閥
型號:TLD341X
口徑:DN40-DN1200
壓力:PN6、PN16、PN25
材質:鑄鐵、鑄鋼、不銹鋼
一、TLD341X脫硫法蘭蝶閥介紹：
1、大氣污染中，二氧化硫是重要污染物，而二氧化硫污染物60%以上來源于工業煙氣的排放。隨著我國環境標準的逐步完善和提高，以及國民對環境意識的提高，我國今后對有工業煙氣排放的工程必須進行脫硫處理。煙氣脫硫裝置中的重要部件之一就是閥門，對于脫硫閥門的要求是既能耐氯化物、氧化物、酸，又能耐苛刻的磨粒磨損和泥漿的磨損腐蝕。正確的選擇閥門材料和結構形式，延長閥門的使用壽命是煙氣脫硫蝶閥的關鍵。
2、在眾多的工業或電力領域需要有一套完整的脫硫系統.目前，國際上采用的是石灰石－石膏濕法，一爐一塔脫硫裝置，該脫硫裝置的脫硫效率可達到95.5%。石灰石漿液系統經過脫硫管道后介質會(huì )出現較強的腐蝕性，對整個管道系統和流體控制閥門以及閥門執行器都有著極高的要求。脫硫專用蝶閥就是針對脫硫系統的特殊要求設計制造的。
3、脫硫脫硝蝶閥專為電廠脫硫脫硝工程而設計，充分考慮了脫硫漿液對閥門的腐蝕和磨損，保證閥板襯里是能夠接觸到漿液的部件，而其他部件不被石灰石（或石灰膏）漿液腐蝕。因此，閥體和閥桿就不需要采用昂貴的合金(2205)材料，從而大大節約了成本。脫硫蝶閥獨特的閥座設計完全把閥體與流體介質隔開，與其他同類閥門比較，它有更佳的閥座牢固方式、就地更換閥座快捷、閥門保持零泄漏、且摩擦小。蝶閥閥板采用高性能合金(2205)材料，有效抵御漿液的腐蝕和磨損。
二、TLD341X脫硫法蘭蝶閥應用范圍：
我公司脫硫專用蝶閥可廣泛用于水電、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、給排水等流體管線上作為調節和截流使用，并可籍由材質的更改，以適用于水、氣、油等不同介質，適用溫度-20～80℃。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有高品質電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。
三、TLD341X脫硫法蘭蝶閥結構特點：
1、脫硫蝶閥主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化材質。
2、閥門球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm.
四、TLD341X脫硫法蘭蝶閥結構設計:
1. 采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；
2. 設計合理，結構緊湊，安裝拆卸簡單，便于維修；
3. 采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；
4. 閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；
5. 獨特設計的模壓橡膠閥座具有的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于的壓縮狀態以保持零泄漏；
6. 閥門兩端口橡膠密封面突出球墨鑄鐵法蘭面，閥門在管道安裝時無需額外的橡膠密封墊片
7. 蝶閥的操作機構選用靈活；
8. 蝶閥外觀精美耐腐蝕性好。
五、TLD341X脫硫法蘭蝶閥標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
六、TLD341X脫硫法蘭蝶閥零件材料與工況：
殼體材質采用高性能球墨鑄鐵 GGG40
蝶板材質采用優質合金低碳鋼 1.4529
閥軸采用優質的不銹鋼 2Cr13
閥座橡膠密封圈 EPDN
軸套采用鋁青銅

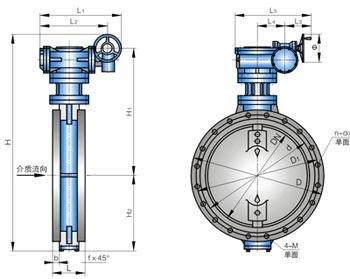

七、TLD341X脫硫法蘭蝶閥尺寸：
|
公稱通徑 DN(mm) |
尺寸 (mm) | ||||||
| L | 1.0MPa | 1.6MPa | |||||
| D | D1 | Z-Φd | D | D1 | Z-Φd | ||
| 50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 229 | 670 | 620 | 20-26 | 710 | 650 | 20-33 |
| 600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
注：DN50(2")～800(32")“A”型蝶閥分別適用于PN1.0/PN1.6MPa二種壓力級，表中每格有兩個尺寸的分別表示PN1.0/PN1.6MPa二種壓力級連接尺寸。與閥門連
接的管法蘭連接尺寸參照法蘭連接尺寸表(圖一)。蝶閥上法蘭可通用于手動、蝸輪蝸桿傳動、電動、氣動等。
表中DN50(2")～500(20")中D1和n-Φ尺寸為蝶閥本身安裝定位尺寸，其中DN50(2")～350(14")的D1和n-Φ尺寸包容GB9112-99，DIN2501(德國), BS4504(英國)，ISO2084、ISO2531(國際標準)，BS10-E(英國)，ANSI1259(美國)等法蘭連接標準。DN400(16")～500(20")包容GB9112-88、DIN2501、ISO2084、BS4504法蘭連接標準。
