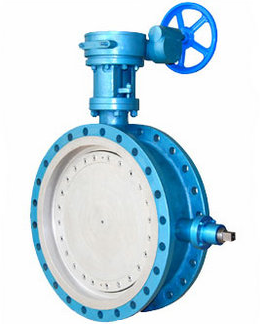

雙向法蘭蝶閥
名稱:雙向法蘭蝶閥
型號:D342H
口徑:DN25～DN300
壓力:0.6～2.5MPa
材質:鑄鐵、鑄鋼、不銹鋼等
一、雙向蝶閥產品介紹：
雙偏心雙向金屬密封蝶閥系列是閥門供應網公司引進了國內外先進的蝶閥制造技術，通過用戶需求調研開發的蝶閥新產品。該閥結構合理，密封嚴密可靠、流阻小、壓差低、驅動靈活省力，使用壽命倍增。符合GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997《金屬密封蝶閥》標準，并參照美國ANSI/AWWAC504標準，采用CAD軟件輔助設計。雙偏心，即軸向偏心，閥軸中心線不在閥板密封面上；徑向偏心：閥軸中心線不在閥門通道的中心線上，閥板采用雙平板桁架式多流道結構，在流速較高時，各流道水流能夠互相制衡，避免閥板出現顫抖現象，確保閥門的穩固性。特殊的設計，特殊的幾何結構，使閥板具有越關越緊的功能，當打開閥門時，只要閥軸稍微旋轉，閥板即全部脫離閥座，減少了摩擦力，使開啟力矩呈現小狀態，密封嚴實可靠，經久耐用。
二、雙向蝶閥應用范圍：
雙偏心雙向金屬密封蝶閥廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。
三、雙向蝶閥結構特點：
1、蝶閥為雙向承壓，雙向金屬密封，特殊的結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密封面不易損壞，提高閥門的使用壽命。
2、操作扭矩較小，轉90度啟閉，輕便迅速。
3、流阻小，具有良好的水力特性，流量特性近似傾斜直線 ，節能效果好，雙向密封對水流無方向要求。
4、密封可靠，啟閉壽命達數25000次以上。
5、閥板采用符合流體力學性能的雙平板桁架式多流道設計。
四、雙向蝶閥標準規范：
設計制造標準：GB/T 12238-2008、JB/T8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
