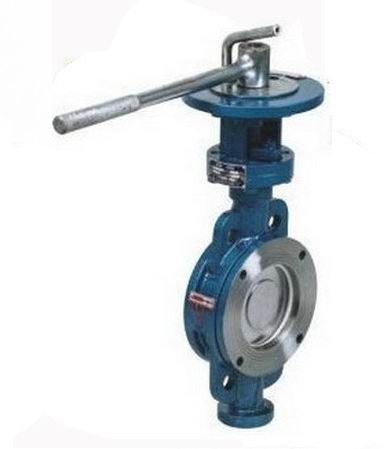

對夾式硬密封蝶閥
名稱:對夾式硬密封蝶閥
型號:D73H
口徑:DN40-DN200
壓力:PN6、PN16、PN25
材質:鑄鋼、不銹鋼
一、D73H對夾式硬密封蝶閥產品概述：
| 我公司引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。 |
二、D73H對夾式硬密封蝶閥特點：
１、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
２、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
３、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
４、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
５、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
６、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、D73H對夾式硬密封蝶閥主要技術參數：
| 公稱通經DN（mm) | 50～2000 | |||
| 公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | |||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |||
| 泄漏率 | 符合GB/T13927-92標準 | |||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
五、D73H對夾式硬密封蝶閥主要零部件材料：
| 零件名稱 | 材料 |
| 閥體 | WCB、合金鋼、不銹鋼、QT450-10 |
| 蝶板 | WCB、合金鋼、不銹鋼、QT450-10 |
| 閥軸 | 2Cr13不銹鋼、合金鋼 |
| 密封圈 | 不銹鋼圈 |
| 填料 | 柔性石墨 |
六、D73H對夾式硬密封蝶閥采用標準：
| 制造標準 | JB/T 8527-97 |
| 法蘭標準 | GB9113-2000 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
七、D73H-10/16/25/對夾式硬密封蝶閥主要外形連接尺寸： （單位:mm）
|
公稱通經(DN) |
主要尺寸 | 法蘭尺寸和螺栓規格 | |||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||||||
| L | L2 | H | H1 | D1 | Z-D | A | D1 | Z-D | A | D1 | Z-D | A | |
| 50 | 43 | 265 | 350 | 112 | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ |
| 65 | 46 | 265 | 370 | 115 | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ |
| 80 | 49 | 320 | 380 | 120 | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ |
| 100 | 56 | 320 | 420 | 138 | 180 | 8-18 | 45℃ | 180 | 8-18 | 45℃ | 190 | 8-22 | 45℃ |
| 125 | 64 | 340 | 460 | 164 | 210 | 8-18 | 45℃ | 210 | 8-18 | 45℃ | 220 | 8-26 | 45℃ |
| 150 | 70 | 390 | 555 | 175 | 240 | 8-22 | 45℃ | 240 | 8-22 | 45℃ | 250 | 8-26 | 45℃ |
