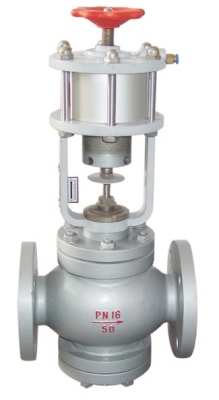

氣動活塞切斷閥
一、氣動活塞切斷閥概述：
我公司ZSPC、ZSNC 型氣動活塞切斷閥，由氣動活塞執行機構和切斷機構組成。按閥芯密封面材料可分為硬密封和軟密封；按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速?lài)烂荜P(guān)閉、快速放空的自動控制系統中。
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
閥座直徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
可與本公司 |
|
|
額定流量系數 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
||
|
公稱壓力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||||
|
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|
|
|||||
|
流量特性 |
快 開 |
||||||||||||
|
介質溫度 ℃ |
軟密封：-40～150（常溫型） ； 硬密封：-40～200（常溫型）； -40～450（中溫型） |
||||||||||||
|
法蘭尺寸、型式 |
PN16按JB79-59； PN4.0、64按JB/T79.2-94凹式 |
||||||||||||
|
閥體材質 |
ZG230-450 ； ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti |
||||||||||||
|
閥座、閥芯材質 |
1Cr18Ni9 ； 0Cr18Ni12Mo2Ti |
||||||||||||
|
上閥蓋型式 |
普通式（常溫型） ； 熱片式（中溫型） |
||||||||||||
|
可配附件 |
手輪機構、空氣過濾減壓器、電磁閥、信號回訊器等 |
||||||||||||
三、氣動活塞切斷閥執行機構主要技術參數與切斷機構匹配關系
|
公稱通徑 mm |
執行機構型號 |
氣缸直徑 mm |
行程 mm |
進氣孔螺紋 |
備注 |
|||
|
常溫型 |
中溫型 |
常溫型 |
中溫型 |
常溫型 |
中溫型 |
|||
|
20 |
ZSPA-1、ZSPB-1 |
ZSPA-1、ZSPB-1 |
150 |
150 |
10 |
M16×1.5 |
M16×1.5 |
ZSP：?jiǎn)巫饔?br /> ZSN：雙作用 |
|
25 |
||||||||
|
40 |
ZSPA-2、ZSPB-2 |
200 |
16 |
|||||
|
50 |
||||||||
|
65 |
ZSPA-2、ZSPB-2 |
ZSPA-3、ZSPB-3 |
200 |
300 |
25 |
M20×1.5 |
||
|
80 |
||||||||
|
100 |
30 |
|||||||
|
150 |
ZSPA-3、ZSPB-3 |
ZSPA-4、ZSPB-4 |
300 |
400 |
40 |
M20×1.5 |
M24×2 |
|
|
200 |
60 |
|||||||
四、氣動活塞切斷閥性能指標
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||
|
閥座直徑 mm |
|
|
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
軟密封泄漏量 |
水 試 |
0 |
||||||||||
|
氣 試 |
1 |
1 |
2 |
3 |
4 |
6 |
11 |
18 |
27 |
45 |
||
|
硬密封泄漏量 |
水 試 MPa |
4.0 |
3.0 |
|||||||||
|
ml/min |
0.24 |
0.30 |
0.38 |
0.48 |
0.60 |
0.78 |
0.96 |
1.2 |
1.125 |
1.35 |
1.8 |
|
|
氣試△P=0.35MPa |
23.3 |
29.2 |
37.3 |
46.7 |
58 |
75.8 |
93.3 |
116.7 |
145.8 |
175 |
233.3 |
|
|
切斷時間 s |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
||||||
|
額定行程偏差% |
+6 |
|||||||||||
五、氣動活塞切斷閥允許壓差
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
氣缸直徑 mm |
150 |
200 |
300 |
400 |
|||||||||
|
氣源壓力KPa |
500 |
允許壓差 |
整機 |
流開 |
4.0 |
4.0 |
2.6 |
2.2 |
3.8 |
2.6 |
2.0 |
1.95 |
1.59 |
|
流關 |
4.0 |
4.0 |
4.0 |
3.1 |
3.1 |
2.1 |
1.6 |
2.0 |
1.63 |
||||
|
整機 |
流開 |
4.0 |
3.0 |
2.1 |
1.7 |
1.7 |
1.1 |
0.9 |
0.52 |
0.43 |
|||
|
流關 |
4.0 |
4.0 |
1.0 |
4.0 |
4.0 |
3.6 |
2.7 |
3.4 |
2.2 |
||||
|
公稱通徑 DN |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
L |
PN MPa |
1.6 |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
500 |
635 |
|
4.0 |
650 |
||||||||||
|
6.4 |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
520 |
650 |
||
|
H |
65 |
70 |
85 |
90 |
100 |
105 |
125 |
170 |
205 |
||
|
不帶手輪 |
H1 |
常溫型 |
445 |
455 |
485 |
485 |
605 |
605 |
620 |
962 |
988 |
|
中溫型 |
596 |
606 |
636 |
636 |
770 |
770 |
785 |
1178 |
1226 |
||
|
帶手輪 |
H1 |
常溫型 |
630 |
640 |
670 |
670 |
790 |
790 |
805 |
1087 |
1113 |
|
中溫型 |
781 |
791 |
821 |
821 |
955 |
955 |
970 |
1303 |
1351 |
||
|
H2 |
160 |
160 |
160 |
160 |
160 |
160 |
270 |
270 |
270 |
||
|
H3 |
220 |
220 |
220 |
220 |
220 |
220 |
390 |
390 |
390 |
||
