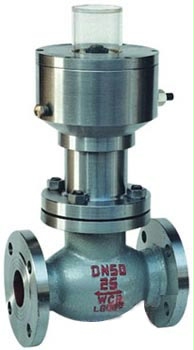

氣動緊急切斷閥
名稱:氣動緊急切斷閥
型號:QDQ421F
口徑:DN25-DN200
壓力:1.6MPa-4.0MPa
材質:鑄鐵、鑄鋼、不銹鋼
我公司QDQ421F氣動緊急切斷閥這是一種安全保護閥。安裝在液化石油氣儲罐站液相與氣相管路上，與空壓機(或儲氣罐)配套使用， 以便在管道發生大量泄漏時，氣源泄壓或高溫使易熔塞合金熔化，閥門自動關閉止漏，起安全保護作用。此閥也可做為氣動截止閥使用。可實現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。
2、本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。
3、閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和氣壓力方向相反。
壓力(PN)：2．5，4．0MPa JIS-10K，20K
氣源接口：PC1／4
高溫溶閉溫度：70±5℃
|
公稱壓力PN |
2.5、4.0MPa |
氣缸工作壓力 |
≤4.0MPa |
|
適用溫度T |
-40-+80℃ |
氣缸使用介質 |
氫氣、空氣 |
|
工作介質 |
液化氣、天然氣 |
熔閉溫度 |
70℃-±5℃ |
|
閉止時間 |
≤10秒 |
氣缸開啟介質 |
≥0.4MPa |
|
PN |
DN |
L |
H |
H1 |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
2.5MPa |
25 |
160 |
260 |
230 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
180 |
270 |
240 |
135 |
100 |
78 |
18 |
2 |
4-18 |
|
|
40 |
200 |
280 |
250 |
145 |
110 |
85 |
18 |
3 |
4-18 |
|
|
50 |
230 |
300 |
270 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
|
80 |
310 |
360 |
320 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
|
100 |
350 |
400 |
360 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
|
150 |
480 |
510 |
510 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
|
200 |
600 |
610 |
550 |
360 |
310 |
278 |
30 |
4 |
12-25 |
|
閥體 |
閥桿 |
彈簧 |
密封圈 |
|
碳鋼 |
不銹鋼 |
鉻釩鋼 |
聚四氟乙烯 |
六、QDQ421F氣動緊急切斷閥性能規范：
|
公稱壓力PN |
0.5MPa |
油缸使用壓力 |
≤4.0MPa |
|
適用溫度T |
-40-+50℃ |
油缸使用介質 |
13#機械油 |
|
工作介質 |
液化石油氣 |
熔閉溫度 |
40℃-±50℃ |
|
閉止時間 |
≤10秒 |
|
|
七、QDQ421F氣動緊急切斷閥主要外型尺寸和連接尺寸 單位：mm
|
PN |
DN |
L |
H |
H1 |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
2.5MPa |
25 |
160 |
232 |
242 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
50 |
230 |
346 |
359 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
|
80 |
310 |
445 |
465 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
|
100 |
350 |
590 |
623 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
|
150 |
480 |
610 |
635 |
300 |
250 |
218 |
28 |
3 |
8-25 |
|
|
200 |
600 |
630 |
645 |
360 |
310 |
278 |
30 |
4 |
12-25 |
