ZYC自力式壓差控制閥
名稱:ZYC自力式壓差控制閥
型號:ZYC
口徑:40-500mm
壓力:1.0～1.6MPa
材質:鑄鐵 球墨鑄鐵 鑄鋼
一、ZYC自力式壓差控制閥結構特點：
ZYC型自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化。控制器是一個壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會(huì )引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
二、ZYC自力式壓差控制閥安裝說明：
盡可能不變徑選用，在流量過低時可考慮縮徑選用。控制閥導壓管連接為1/2管螺紋，
導壓管長度為1.5m，連接供水管。本閥分為定壓差型和可調壓差型兩種。公稱壓力：1.6MPA，介質溫度0-120℃
三、ZYC自力式壓差控制閥主要技術參數：
|
號 |
公稱壓力 |
殼體實驗壓力 |
壓差控制范圍 |
|
|
定壓差型 |
可調壓差型 |
|||
|
ZYC-16一H3T |
1 6MPa |
2.4MPa |
10KPa、20KPa、30KPa |
10.30KPa |

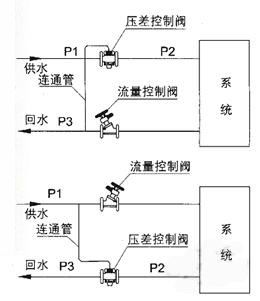

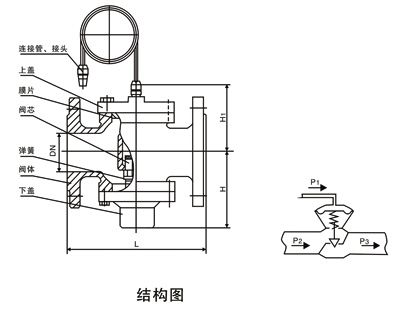

四、ZYC自力式壓差控制閥技術圖片：
五、ZYC自力式壓差控制閥主要外型尺寸法蘭連接尺寸按GB4216規定：
|
DN |
連接方式 |
L |
Hmm |
流量 |
適用介質 |
介質溫度 |
主要零 |
|
|
定壓差型 |
可調壓差型 |
|||||||
|
15 |
螺紋 |
110 |
95 |
145 |
0 2-1 |
水 |
0～100℃ |
閥體、上蓋和下蓋 |
|
20 |
110 |
110 |
150 |
0.3-1.5 |
||||
|
25 |
115 |
130 |
165 |
0 5-2 |
||||
|
32 |
法蘭 |
130 |
140 |
190 |
1-4 |
|||
|
40 |
200 |
190 |
340 |
15-6 |
||||
|
50 |
215 |
205 |
355 |
2-8 |
||||
|
65 |
230 |
240 |
390 |
3-12 |
||||
|
80 |
275 |
300 |
500 |
5-20 |
||||
|
100 |
290 |
350 |
550 |
10-30 |
||||
|
125 |
310 |
380 |
580 |
15-45 |
||||
