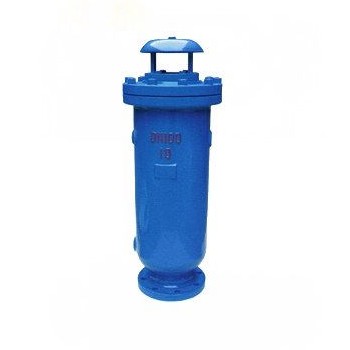

污水復合式排氣閥
名稱:污水復合式排氣閥
型號:SCAR
口徑:DN25-DN250
壓力:PN6、PN16、PN25
材質:鑄鐵、鑄鋼、不銹鋼
一、SCAR污水復合式排氣閥產品用途：
我公司SCAR污水復合式排氣閥用于污水管道上的高點或有閉氣的地方，用來排除污水管道內氣體進而疏通管道，使管道運轉正常，如不裝此閥，管道會(huì )出現閉氣，使污水流速受到氣阻，甚至還會(huì )中斷。
二、SCAR 污水復合式排氣閥工作原理：
管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內把球浮起，傳到活瓣到關閉。管內在運作時會(huì )自然產生少量氣體會(huì )集中到管內上部到相當程度，閥內污水與球隨時下降，氣從小孔排出。
三、SCAR污水復合式排氣閥技術參數：
SCAR排氣閥與CARX排氣閥工作原理一樣，只是結構略作改動，杠桿機構稍有改進（如圖）這樣把浮球控制在下部，使污物只能在閥體下部污物不會(huì )纏繞上部排氣口上，不會(huì )影響密封性能。此產品是專用污水管道工程的排氣閥。
四、SCAR主要零部件材料：
| 序號 | 名 稱 | 材 質 |
| 1 | 杠桿B | 不銹鋼 |
| 2 | 活 塞 | 不銹鋼 |
| 3 | 頂 塞 | 鋁青銅＋橡膠 |
| 4 | 杠桿A | 不銹鋼 |
| 5 | 墊圈環 | 合成橡膠BUNA－N |
| 6 | 導 套 | 不銹鋼 |
| 7 | 杠桿架 | 不銹鋼 |
| 8 | 浮 球 | 不銹鋼 |
| 9 | 閥 蓋 | 灰鑄鐵 |
| 10 | 閥 體 | 灰鑄鐵 |
| 11 | 排氣帽 | 灰鑄鐵 |
五、SCAR污水復合式排氣閥主要外形連接尺寸： 單位：mm
| 公稱通徑 DN（mm） | D | D1 | D2 | D3 | H | Z-Φd |
| 50 | 160 | 125 | 102 | 205 | 495 | 4-18 |
| 80 | 195 | 160 | 135 | 270 | 600 | 4-18 |
| 100 | 215 | 180 | 158 | 285 | 760 | 8-18 |
| 150 | 280 | 240 | 212 | 340 | 860 | 8-22 |
| 200 | 335 | 295 | 268 | 400 | 1010 | 8-22 |
| 250 | 390 | 350 | 319 | 465 | 1210 | 12-22 |
