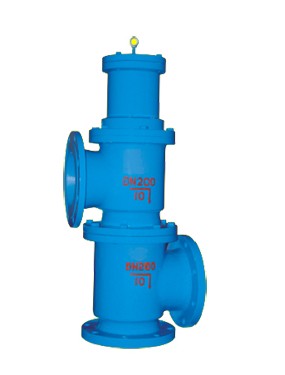

電磁液動立式三通閥
名稱:電磁液動立式三通閥
型號:J145X-10
口徑:DN80-400
壓力:1.0-1.6MPa
材質:鑄鐵
一、用途
J145X-10系列電磁液動立式三通閥，雙作用閥主要安裝于過濾池過清水和反沖洗排污閥，也可用于控制過濾池的進水和排水
二、結構及特點
J145X-10系列電磁液動立式三通閥，雙作用閥主要由閥體、閥板、閥桿以及電磁換向閥組成。該閥具有操作簡單、啟閉靈活、密封可靠、無噪音等特點，是實現自動控制、集中控制和遠程控制的理想設備。
三、主要技術參數
|
閥體部分 |
型號 |
J145X-10 |
|
|
公稱壓力MPa |
10 |
||
|
試驗 壓力 |
密封（MPa） |
1.1 |
|
|
強度（MPa） |
1.5 |
||
|
適用介質 |
水 |
||
|
介質溫度（℃） |
〈50 |
||
|
驅動部分 |
驅動介質 |
清水（壓縮空氣） |
|
|
驅動壓力（MPa） |
0.3-1.0 |
||
|
介質溫度（℃） |
50 |
||
|
控制部分 |
控制器輸入電壓（V） |
AC220 |
|
|
電磁閥線圈電壓（V） |
DC24 |
||
|
電磁線圈功耗（V） |
6 |
||
四、主要連接尺寸
本系列閥門的練級形式均為法蘭練級，法蘭盤按公稱壓力PN1.0MPa制造法蘭連接尺寸符合GB/T17241.3-1988標準規定。根據需要，可提供信號反饋裝置。
五、主要零部件材料
|
零件名稱 |
材料名稱 |
|
閥體，閥板，閥座，活塞，缸體 |
灰鑄鋼 |
|
閥桿 |
不銹鋼1Cr18Ni9TI,2Cr13 |
|
Y型密封圈 |
丁腈橡膠 |
|
墊片 |
石棉橡膠板 |
|
活塞皮碗 |
牛革，丁腈橡膠 |
