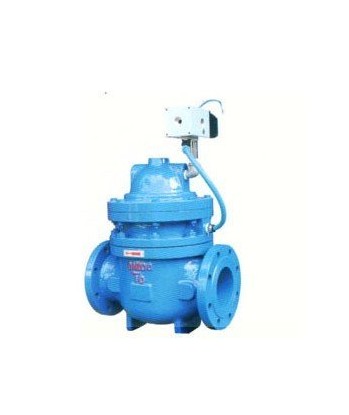

電磁專用排泥閥
名稱:電磁專用排泥閥
型號:J841X
口徑:50-400mm
壓力:1.0～1.6MPa
材質:鑄鐵 球墨鑄鐵 鑄鋼 不銹鋼
一、 J841X系列電磁液（氣）動隔膜排泥閥技術參數：試壓標準：QB/T13927-92
二、 J841X系列電磁液（氣）動隔膜排泥閥工作原理：
排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式,無運動磨損,本產品由液壓缸和角式截止閥組合而成,液壓缸內動力帶動瓣升降,使閥體通道開或閉,以達到流體通斷。液壓缸的活塞密封件為L(cháng)型皮碗,其密封性能好,經久耐用。閥瓣與閥座為軟密封,密封性能好,無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制,操作方便。
本產品由電磁換向閥、隔膜式壓力腔及主閥體等三部組成。驅動壓力源靠外部大于管道本身壓力加0.2MPa左右長期供應，只需對電磁換向閥通電或斷電便能改變流體進圖隔膜上下腔，從而帶動閥板升或降，起到主閥體的通斷。
三、J841X系列：電磁波、氣動隔膜排泥閥外形、法蘭連接尺寸表：
|
公稱通徑DN（mm） |
L |
H |
D |
D1 |
Z－Фd |
|
50 |
230 |
225 |
165 |
125 |
4-18 |
|
80 |
285 |
270 |
200 |
160 |
4-18 |
|
100 |
360 |
375 |
220 |
180 |
8-18 |
|
150 |
455 |
450 |
285 |
240 |
8-23 |
|
200 |
585 |
645 |
340 |
295 |
12-23 |
|
250 |
720 |
770 |
395 |
350 |
12-25 |
|
300 |
800 |
900 |
445 |
400 |
12-25 |
|
400 |
960 |
1023 |
565 |
515 |
16-30 |
