Z42W煤氣閘閥
名稱:Z42W煤氣閘閥
型號:Z42W
口徑:DN40-DN1600
壓力:PN1.0
材質:鑄鐵、HT200
一、Z42W煤氣閘閥說明：
我公司煤氣閘閥安裝于各處污煤氣、潔凈煤氣管路中作閉路設備，主要用于冶金、制焦、煤氣、化工等企業煤氣管線的啟閉控制。煤氣閘閥閥體底部設有排渣孔，便于排除污垢。閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。Z42煤氣閘閥屬于明桿閘閥，閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部。因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。楔式雙閘板對密封面楔角的加工精度要求較低，容易密封，溫度變化不易造成卡住房和擦傷，密封面磨損后維修方便，但結構較復雜、零件較多，閥門的體形及重量較大。
二、Z42煤氣閥性能規范：
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
| MPa | 強度（水） | 密封（水） | |||
| Z42W-1 | 0.1 | 0.2 | 0.11 | ≤100 | 煤氣 |
三、Z42W主要零件材料
| 零件名稱 | 材料 |
| 閥體 | HT200灰鑄鐵 |
| 閥蓋 | HT200灰鑄鐵 |
| 手輪 | HT200灰鑄鐵 |
| 閥板 | 本體 |
| 閥桿 | 45*碳素鋼 |
| 填料 | 油浸石棉盤根 |

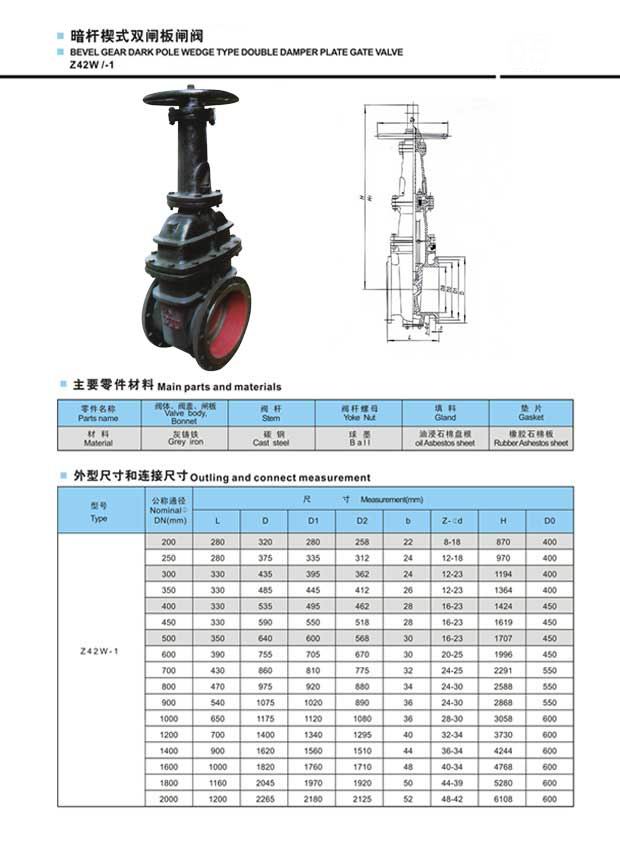

四、Z42W主要外形及連接尺寸:
| 公稱通徑 | 主要結構尺寸 | 重量 | ||||||||
| DN（mm） | L | D | D1 | D2 | b | z–d | H | H1 | Do | (Kg) |
| 300 | 330 | 435 | 395 | 362 | 24 | 12—23 | 1220 | 1074 | 450 | 420 |
| 350 | 330 | 485 | 445 | 412 | 26 | 12—23 | 1380 | 1244 | 450 | 480 |
| 400 | 330 | 535 | 495 | 462 | 28 | 16—23 | 1540 | 1291 | 500 | 530 |
| 450 | 330 | 590 | 550 | 518 | 28 | 16—23 | 1680 | 1486 | 560 | 610 |
| 500 | 350 | 640 | 600 | 568 | 30 | 16—23 | 2030 | 1606 | 640 | 850 |
| 600 | 390 | 735 | 705 | 670 | 30 | 20—25 | 2380 | 1895 | 640 | 1200 |
