高靈敏度大流量蒸汽減壓閥（YGa43H/Y）
名稱:高靈敏度大流量蒸汽減壓閥（YGa43H/Y）
型號:YGa43H/Y
口徑:DN15mm-DN500mm
壓力:1.6MPa-16MPa
材質:鑄鋼、不銹鋼
一、YGa43H/Y高靈敏度大流量蒸汽減壓閥結構特點和用處：本產品主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
二、YGa43H/Y型高靈敏度大流量蒸汽減壓閥主要技術參數和性能指標：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
小壓差(Mpa) |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
|
滲漏量 |
GB12245-1989 |
|||||
三、YGa43H/Y型高靈敏度大流量蒸汽減壓閥主要零件：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
缸套 活塞 |
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
缸套 活塞 |
鋁鐵青銅 |
|
膜片 |
1Cr18Ni9 |
|
活塞環 |
合金鑄鐵/對位聚苯 |
|
導閥座 導閥桿 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
五、YGa43H/Y型流量系數(Cv)：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
|

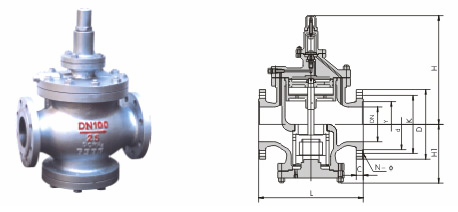

公稱通徑DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
265 |
85 |
|
20 |
160 |
180 |
265 |
85 |
|
25 |
180 |
200 |
280 |
95 |
|
32 |
200 |
220 |
280 |
95 |
|
40 |
220 |
240 |
290 |
105 |
|
50 |
250 |
270 |
300 |
130 |
|
65 |
280 |
300 |
315 |
145 |
|
80 |
310 |
330 |
330 |
170 |
|
100 |
350 |
380 |
405 |
200 |
|
125 |
400 |
450 |
450 |
225 |
|
150 |
450 |
500 |
485 |
265 |
|
200 |
500 |
550 |
570 |
290 |
|
250 |
650 |
|
640 |
325 |
|
300 |
800 |
|
740 |
360 |
|
350 |
850 |
|
810 |
395 |
|
400 |
900 |
|
950 |
430 |
|
500 |
950 |
|
1080 |
500 |
六、YGa43H/Y型外形尺寸(PN6.4-16.0)：
|
公稱通徑DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
280 |
100 |
|
20 |
180 |
200 |
280 |
100 |
|
25 |
200 |
220 |
300 |
115 |
|
32 |
220 |
230 |
300 |
115 |
|
40 |
240 |
240 |
315 |
130 |
|
50 |
270 |
300 |
340 |
135 |
|
65 |
300 |
340 |
355 |
150 |
|
80 |
330 |
360 |
370 |
175 |
|
100 |
380 |
|
450 |
205 |
|
125 |
450 |
|
510 |
235 |
|
150 |
500 |
|
555 |
275 |
|
200 |
550 |
|
640 |
300 |
|
250 |
650 |
|
720 |
335 |
|
300 |
800 |
|
830 |
375 |
|
350 |
850 |
|
880 |
410 |
|
400 |
900 |
|
1020 |
445 |
|
500 |
950 |
|
1080 |
515 |
七、YGa43H/Y型外形尺寸(PN6.4-16.0)安裝說明：
①為了操作和維護方便，該高靈敏度大流量蒸汽減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與高靈敏度大流量蒸汽減壓閥休上所示箭頭的方向一致。
③為了防止高靈敏度大流量蒸汽減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
八、YGa43H/Y型外形尺寸(PN6.4-16.0)訂貨須知:
⑴高靈敏度大流量蒸汽減壓閥產品型號與名稱
⑵高靈敏度大流量蒸汽減壓閥公稱通徑DN
⑶高靈敏度大流量蒸汽減壓閥額定流量系數KV
⑷高靈敏度大流量蒸汽減壓閥公稱壓力和壓差
⑸高靈敏度大流量蒸汽減壓閥閥體和閥內組件材料
⑹高靈敏度大流量蒸汽減壓閥流量特性
⑺高靈敏度大流量蒸汽減壓閥適用溫度
⑻高靈敏度大流量蒸汽減壓閥電源電壓和控制信號
⑼高靈敏度大流量蒸汽減壓閥是否帶附件
因篇幅有限，欲知各產品的詳細資料請與本公司直接聯系！
