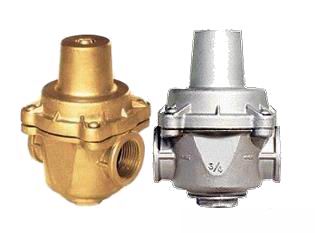

支管式減壓閥(YZ11X)（水工業管道）（壓縮空氣專
名稱:支管式減壓閥(YZ11X)（水工業管道）（壓縮空氣專用）
型號:YZ11X
口徑:DN15mm-DN50mm
壓力:1.6MPa
材質:不銹鋼、黃銅
我公司YZ11X減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。

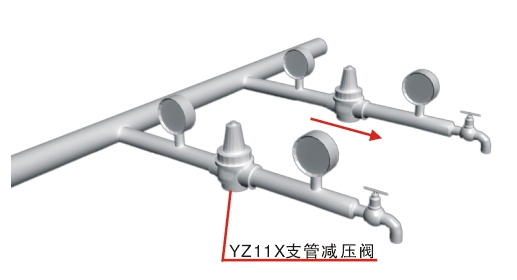

本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
螺紋減壓閥型號：YZ11X 螺紋減壓閥公稱通徑：15MM-50MM 螺紋減壓閥使用壓力：1.6MPA-
螺紋減壓閥連接方式：螺紋連接 螺紋減壓閥形式：彈簧式 螺紋減壓閥主要功能：起減壓保護作用
螺紋減壓閥介質：水工業管道 螺紋減壓閥材質：不銹鋼 黃銅 螺紋減壓閥標準：機械部標準或定做非標
二、支管式減壓閥(YZ11X)主要技術參數和性能指標：
|
公稱壓力(Mpa) |
1.0 |
1.6 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
|
密封試驗壓力(Mpa) |
1.0 |
1.6 |
|
高進口壓力(Mpa) |
1.0 |
1.6 |
|
出口壓力范圍(Mpa) |
0.05-0.55 |
0.05-0.8 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
|
滲漏量 |
0 |
|
|
工作溫度 |
0℃-80℃ |
|
三、支管式減壓閥(YZ11X)主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體 |
銅合金 |
|
閥蓋 |
銅合金 |
|
閥瓣 |
銅合金 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
|
調節螺栓 |
2Cr13 |
四、支管式減壓閥(YZ11X)流量系數(Cv)：
|
DN |
15(1/2") |
20(3/4") |
25(1") |
32(1-1/4") |
40(1-1/2") |
50(2") |
|
Cv |
1 |
2 |
3 |
5 |
8 |
14 |

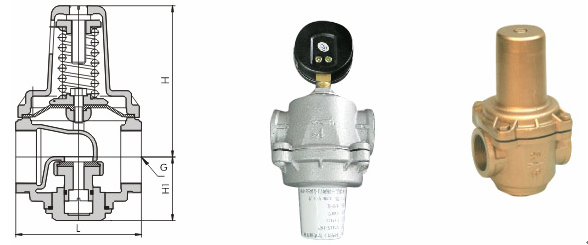

五、支管式減壓閥(YZ11X)連接尺寸：
|
DN |
G |
L |
H |
H |
|
|
P2*≤0.55MPa |
P2*≤0.8MPa |
||||
|
15(1/2") |
G1/2" |
65 |
75 |
90 |
35 |
|
20(3/4") |
G3-4" |
75 |
85 |
100 |
35 |
|
25(1") |
G1" |
90 |
3 |
115 |
46 |
|
32(1-1/4") |
G1-1/4" |
105 |
130 |
150 |
55 |
|
40(1-1/2") |
G1-1/2" |
120 |
155 |
175 |
65 |
|
50(2") |
G2" |
140 |
175 |
195 |
75 |
