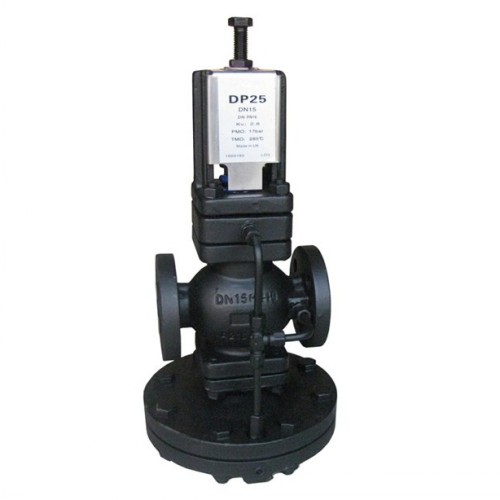

25P斯派莎克蒸汽減壓閥
名稱:25P斯派莎克蒸汽減壓閥
型號:25P
口徑:DN15mm-DN500mm
壓力:1.6MPa-2.4MPa
材質:鑄鋼、不銹鋼
一、25P斯派莎克蒸汽減壓閥結構特點和用處：
我公司25P斯派莎克蒸汽減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
25P斯派莎克蒸汽減壓閥另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。

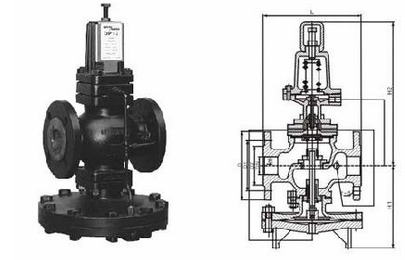

A-D-E：螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB.
A-B-C:法蘭連接 ANSI 150LB。
F-F:DP17G高工作溫度120℃。
注意：該系列產品的壓力調節范圍是0.2-1.7barg
二、25P斯派莎克蒸汽減壓閥流量系數(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
2.5 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
三、25P斯派莎克蒸汽減壓閥技術參數 ：
|
公稱壓力（MPa） |
2.5 |
|
殼體試驗壓力（MPa） |
3.75 |
|
密封試驗壓力（MPa） |
2.5 |
|
高進口壓力（MPa） |
2.5 |
|
出口壓力范圍（MPa） |
0.02-1.6 |
|
壓力特性偏差（MPa） |
GB12246-1989 |
|
流量特性偏差（MPa） |
GB12246-1989 |
|
滲漏量 |
GB12245-1989 |
四、25P斯派莎克蒸汽減壓閥主要零件材料：
|
零件名稱 |
零件材料 |
|
閥體、閥蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
調節彈簧 |
60Si2Mn |
1.大減壓比高達20:1,過去的兩段減壓現在用一段即可實現。
2.由于膜片大,又采用外部檢測構造,可以控制穩定的二次側壓力。
3.由于Cv值大,流量及控制能力的飛躍提高,比通常的公稱通徑小1~2個號碼的產品也可使用。
4.由于閥門為單球形,其密封性提高,滲漏量極小。
5.可管理0.02Mpa以下的低壓。
閥體:鑄鋼/不銹鋼.閥內件：不銹鋼.膜片：不銹鋼。
五、二次側壓力的檢測方法：
一般為外部測方法,也生產其他規格的內部
檢測方法的產品,但其Cv值要小。大減壓比:20:1。
*二次側調整壓力:一次側壓力(表壓)的85％以下。
*小壓差:0.05 Mpa(0.5kgf/cm2)。
*閥座滲漏量:額定流量的0.01％以下。
