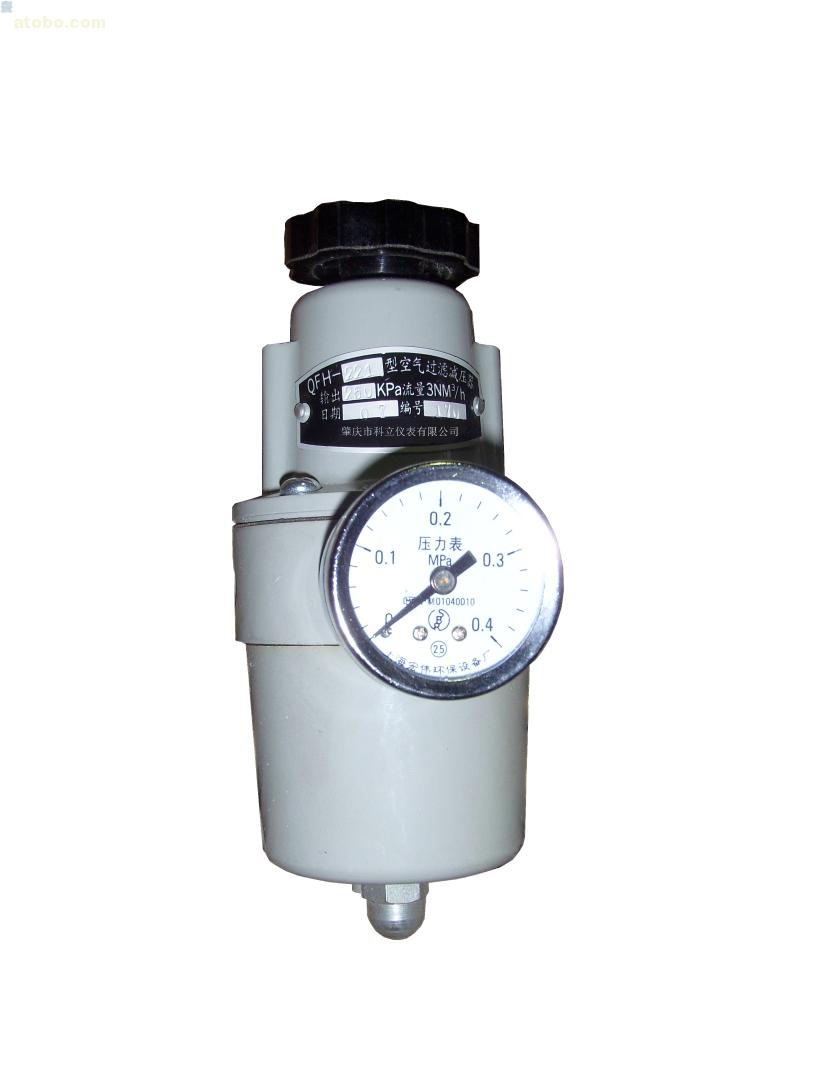

名稱:空氣過濾減壓器
型號:QFH
口徑:15mm-50mm
壓力:1.6-32MPA
材質:鑄鋼，不銹鋼
一、空氣過濾減壓器
空氣過濾減壓器主要特點
我公司QFH型空氣過濾減壓器是氣動儀表的輔助裝置之一。將來自空氣壓縮機0.3~1Mpa的空氣壓力，經過濾凈化后，可調節在0~0.16；0~0.25；0~0.4；0~0.6Mpa范圍內任一輸出壓力值，保持穩定。作為各類氣動儀表和氣動裝置的氣源壓力提供給單元以及其他設備的附屬裝置。
結構與工作原理
2.1結構
QFH型空氣過濾減壓器結構見圖所示。
2.2工作原理
我公司QFH型空氣過濾減壓器是按力平衡原理設計的。當來自空氣壓縮機的氣壓接到輸入端后，進入過濾氣室（A）進行除水、油、塵處理。由于給定彈簧（3）產生的力將導閥（7）推開，從而氣流經導閥流入輸出管道，并通過反饋導管進入反饋氣室（B），此時氣壓作用在膜片（5）上的力與給定彈簧的力達到平衡。但由于輸出壓力受負載流量變化的影響，出現輸出壓力高于或低于給定值。如輸出壓力低于給定值，則膜片（5）上的力與給定彈簧的力失去平衡，膜片向下位移，使導閥（7）的開度較原來更大些，進行氣壓補償。如輸出壓力高于給定值，則膜片（5）上的力與給定彈簧的力又失去平衡，膜片向上位移，此時閥桿（10）和膜片硬蕊（11）離開，氣壓由小孔放入大氣，后達到平衡為止，因而輸出壓力一直能穩定在所需給定值上。
注：1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
空氣過濾減壓器適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
空氣過濾減壓器工作環境條件
減壓器應能在下述環境條件下正常工作；
（1） 溫度為-25~+55℃；
（2） 相對溫度5%~95%；
（3） 振動頻率不大于25Hz，振幅不大于0.5mm；
（4） 空氣中不應含有對減壓器起腐蝕作用的有害雜質。
安裝、使用和維護
1.儀表安裝時必須按箭頭方向或按“輸入”、“輸出”分別與管道連接，不得有誤，安裝見表，安裝尺寸（安裝螺孔，中心距mm）。
2.儀表罩殼底部有一調節螺釘，供放水、排污之用。
3.儀表在一般正常使用條件下，不須特殊維護，建議在使用六個月后檢修一次，過濾元件阻塞時，可用10%稀鹽酸煮沸半小時，烘干后反吹氣即可恢復其流通特性。 其它產品推薦
