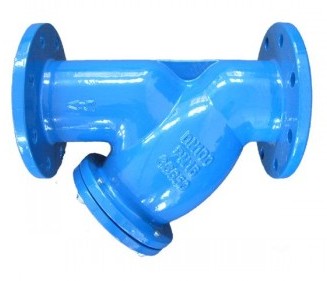

名稱:QG氣體過濾器
型號:QG41H
口徑:DN10～DN350
壓力:0.6~1.6Mpa
材質:鑄鐵、碳鋼、不銹鋼

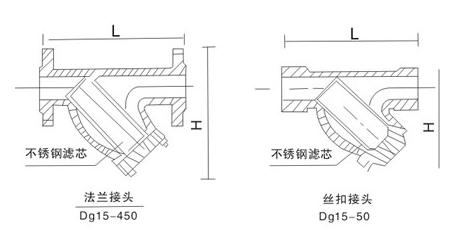

一、QG氣體過濾器結構圖：
二、QG氣體過濾器產品介紹：
該產品安裝在供水系統中，與減壓閥、止回閥、液壓水位控制閥及其它對水質有要求的場合配套使用，可除去介質中的各種雜物
(砂子、鐵塊及其它各種異物)，以保證各類閥門正常工作。
三、QG氣體過濾器工作原理：
該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留
于過濾桶內，使各類閥門不會(huì )由于機械雜物卡入密封圈而失靈。
四、QG氣體過濾器技術參數：
公積壓力：1.6MPa
適用介質：潔凈水、油品
用溫度：≤320℃
Y型過濾器,濾芯全部采用不銹鋼制作,工作壓力有:16、25、40Kg/cm²三種、殼體有鑄鐵、鑄鋼(代號C)及不銹鋼(代號P)三種,由于設計單位或用
戶造用。系列水過濾器,在一般訓算額定流速下,壓力損失為0.052-0.12米水柱。
|
公稱通徑
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
備注
|
|
外形尺寸
|
L
|
125
|
150
|
160
|
180
|
195
|
215
|
250
|
285
|
300
|
350
|
括號中的數字為絲扣接口DN15至DN20的尺寸其他均為法蘭接口尺寸
|
|
H
|
102
|
119
|
125
|
145
|
164
|
186
|
238
|
273
|
306
|
310
|
|
SG-16型參考單位（元）
|
|
|
|
|
|
|
|
|
|
|
公稱通徑
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
DN400
|
DN450
|
DN500
|
DN600
|
|
|
外形尺寸
|
L
|
380
|
480
|
545
|
605
|
660
|
780
|
850
|
885
|
1150
|
|
|
H
|
400
|
470
|
480
|
640
|
642
|
830
|
900
|
1000
|
1200
|
|
|
SG-16型參考單位（元）
|
|
|
|
|
|
|
|
|
|
|
五、QG氣體過濾器分類說明：
|
序號
|
名稱
|
型號
|
公稱壓力Kgf/cm²
|
公稱通徑
|
連接方式
|
濾芯材料
|
殼體材料
|
用途
|
|
1
|
水過濾器
|
SG-16
|
16
|
Dg15-50
Dg15-450
|
絲扣法蘭
|
不銹鋼
1Cr18Ni9Ti
|
鑄鐵
|
本系列用于水及無腐蝕性液體分質，其中SG-16型常用于采暖、供熱、制冷空調工程，QG系列用于蒸汽、壓縮空氣等無腐蝕性工業氣體介質，其中QG-16型為常用
|
|
2
|
汽過濾器
|
QG-16
|
|
3
|
水過濾器
|
SG-25C
|
25
|
Dg15-450
|
法蘭
|
鑄鐵
代號（C）
|
|
4
|
汽過濾器
|
QG-25C
|
|
5
|
水過濾器
|
SG-40C
|
40
|
Dg15-450
|
凹凸式法蘭
|
鑄鐵
代號（G）
|
|
6
|
汽過濾器
|
QG-40C
|
|
7
|
水過濾器
|
SG-16p
|
16
|
Dg15-50
Dg15-450
|
絲扣法蘭
|
不銹鋼
1Cr18Ni9Ti
|
不銹鋼
1Cr18Ni9Ti
代號（P）
|
本系列用于酸、堿等腐蝕性液體介質，QG系列用酸氣及其他腐蝕性氣體介質
|
|
8
|
汽過濾器
|
QG-16p
|
|
9
|
水過濾器
|
SG-25p
|
25
|
Dg15-450
|
法蘭
|
|
10
|
汽過濾器
|
QG-25p
|
|
11
|
水過濾器
|
SG-40p
|
40
|
Dg15-450
|
凹凸式法蘭
|
|
