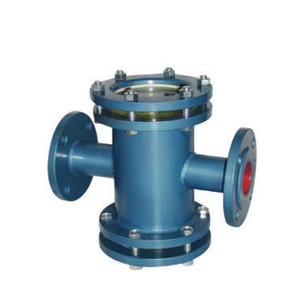

鋼制直通視鏡
名稱:鋼制直通視鏡
型號:HGS07
口徑:DN10~DN450
壓力:1.6MPa~6.4Mpa
材質:碳鋼、不銹鋼、襯膠、襯氟
概述：
直通視鏡：用于排液或受槽前的回流，冷卻水等液體管路上以觀察液體流動情況。
閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。
公稱壓力范圍：有2.5、6公斤/厘米2 兩種。工作溫度：金屬的在200 0C，塑料的在80 0C以下，允許急變溫度80 0C。公稱直徑范圍在15-150厘米。
| Pg=2.5公斤/厘米2 | Pg=6公斤/厘米2 | ||||||||||

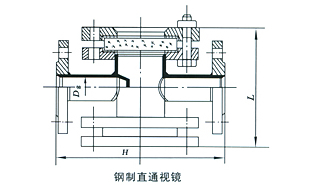

| 公稱直徑Dg | 外形尺寸 | 玻璃板 | 圖號 | 外形尺寸 | 玻璃板 | 圖號 | |||||
| 英寸 | 毫米 | H | L | 直徑 | 厚度 | H | L | 直徑 | 厚度 | ||
| 1/2 | 15 | 200 | 181 | 65 | 10 | HGS 07 | 200 | 189 | 65 | 10 | HGS 07 |
| 3/4 | 20 | 200 | 181 | 65 | 10 | HGS 07 | 200 | 189 | 65 | 10 | HGS 07 |
| 1 | 25 | 200 | 181 | 65 | 10 | HGS 07 | 200 | 189 | 65 | 10 | HGS 07 |
| 1 1/4 | 32 | 260 | 226 | 95 | 15 | HGS 07 | 260 | 234 | 95 | 15 | HGS 07 |
| 1 1/2 | 40 | 260 | 226 | 95 | 15 | HGS 07 | 260 | 234 | 95 | 15 | HGS 07 |
| 2 | 50 | 320 | 226 | 140 | 20 | HGS 07 | 320 | 278 | 140 | 20 | HGS 07 |
| 2 1/2 | 65 | 320 | 226 | 140 | 20 | HGS 07 | 320 | 278 | 140 | 20 | HGS 07 |
| 3 | 80 | 360 | 300 | 165 | 20 | HGS 07 | 360 | 308 | 165 | 20 | HGS 07 |
| 4 | 100 | 360 | 300 | 165 | 20 | HGS 07 | 360 | 308 | 165 | 20 | HGS 07 |
| 5 | 125 | 440 | 356 | 165 | 20 | HGS 07 | 440 | 350 | 165 | 20 | HGS 07 |
| 6 | 150 | 440 | 356 | 165 | 20 | HGS 07 | 440 | 350 | 165 | 20 | HGS 07 |
