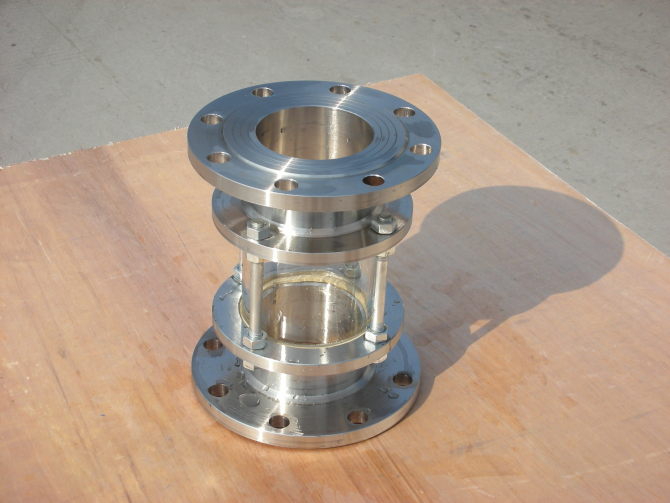

視鏡,視蠱
名稱:視鏡,視蠱
型號:SG
口徑:DN10~DN450
壓力:1.6~6.4Mpa
材質:鑄鋼、不銹鋼等
視鏡,視蠱系列
視鏡,視蠱用于石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸氣等介質的流動反應情況，是保障正常生產不可缺少的附件。
主要技術參數：
殼體材質：碳鋼、不銹鋼。
視窗材質：鋼化硼硅玻璃、石英玻璃。
密封材質：丁腈橡膠、聚四氟乙烯。
工作壓力：（Mpa）：PN0.6~2.5
工作溫度：（℃）：0~200℃
法蘭標準：HG20594-97 PN1.0當客戶需用GB、SH、HGJ、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明。
制造、檢測標準：參照“HGJ501-502-86壓力容器視鏡”設計制造和驗收。
訂貨須知：
1、類型和型號；
2、流通介質；
3、材質、口徑大小和連接方式；
4、工作溫度和壓力范圍；
選型說明：
|
型號 |
材質和連接 |
口徑和壓力 |
||
|
SG-□ |
—□ □ |
—□ / □ |
||
|
SB |
C-C.S |
I-對焊 |
15-DN15 |
0.6-0.6MPa |
|
ZT |
S1-304 |
II-法蘭 |
25-DN25 |
1.0-1.0MPa |
|
YL |
S2-304L |
III-螺紋 |
32-DN32 |
1.6-1.6MPa |
|
BB |
S3-316 |
|
40-DN40 |
2.5-2.5MPa |
|
WJ |
S4-316L |
|
65-DN65 |
2.0-2.0MPa(美標) |
|
FQ |
A-Aluminum |
|
80-DN80 |
5.0-5.0MPa(美標) |
|
BL |
H-Hastelloy |
|
100-DN100 |
其他 |
|
|
|
|
125-DN125 |
|
|
|
|
|
150-DN150 |
|
|
|
|
|
200-DN200 |
|
|
|
|
|
250-DN250 |
|
|
|
|
300-DN300 |
|
|
|
|
|
400-DN400 |
|
|
|
|
|
500-DN500 |
|
|
|
|
|
600-DN600 |
||
SG-ZT-S1II-80/1.6
注解：直通視鏡，304材質，法蘭連接，口徑DN80，壓力國標法蘭1.6MPa。
