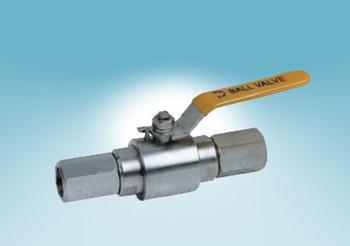

QG-M1壓力表球閥、活接頭壓力計球閥
名稱:QG-M1壓力表球閥、活接頭壓力計球閥
型號:QG-M1
口徑:G1/2
壓力:1.6MPa
材質:304SS 316SS 20#
一、汽源球閥產品的詳細資料：
產品型號：QG-M1
產品名稱：壓力表球閥
產品特點：汽源球閥,QG-M1壓力表球閥
汽源球閥的詳細資料：汽源球閥,QG-M1汽源球閥,QG-M1壓力表球閥
性能規范：
適用介質：氣體，油品，水，
制造材料l：304SS 316SS 20#，
連接形式：卡套連接。
二、主要性能規范及主要零件材料：
|
型號 |
名稱 |
公稱壓力 |
強度試驗壓力 |
密封試驗壓力 |
主要材料 |
適用溫度（℃） |
||||
|
閥體 |
閥座 |
球 |
閥桿 |
填料 |
||||||
|
QG·Y1 |
氣源球閥 |
1.0 |
1.5PN |
1.1PN |
H62 |
耐酸鋼 |
聚四氟乙烯PTFE |
常溫 |
||
|
QY-1 |
氣動管路球閥 |
|||||||||
|
QY-2 |
||||||||||
|
QY-3 |
||||||||||
|
QG·Y1 |
卡套式球閥 |
2.5 |
碳鋼耐酸鋼 |
耐酸鋼 |
聚四氟乙烯PTFE |
-20~200 |
||||
|
QH ·Y1 |
||||||||||
|
QG·Y1 |
取壓球閥 |
|||||||||
|
QH J·AY1 |
||||||||||
|
QG·M1 |
壓力表球閥 |
|||||||||
|
QH J·M1 |
||||||||||
|
Q11SA |
內螺紋球閥 |
柔性石墨 |
-40~150 |
|||||||
|
Q91SA |
異徑球閥 |
|||||||||
三、南京北澤閥門汽源球閥主要尺寸：
|
型號 |
名稱 |
公稱通徑DN（mm） |
配管通徑Do（mm） |
結構長度L（mm） |
|
QG·Y1 |
氣源球閥 |
1、6 |
6、8 |
90 |
|
QY-1 |
氣動管路球閥 |
- |
6、8、10 |
66、68、80 |
|
QY-2 |
氣動管路球閥 |
- |
6、8、10 |
65、66、67 |
|
QY-3 |
氣動管路球閥 |
- |
6、8、10 |
65、66、67 |
|
QG·Y1 |
卡套式球閥 |
10 |
12、14 |
130 |
|
QH·Y1 |
卡套式球閥 |
10、15 |
12、14、18 |
130 |
|
QG·Y1 |
取壓球閥 |
10 |
12、14 |
105 |
|
QH·AY1 |
取壓球閥 |
10、15 |
12、14、18 |
105 |
|
QG·M1 |
壓力表球閥 |
10 |
- |
145 |
|
QH J·M1 |
壓力表球閥 |
3 |
- |
145 |
|
Q11SA |
內螺紋球閥 |
10、15 |
- |
68 |
|
Q91SA |
異徑球閥 |
10 |
14 |
100 |
QG-M1壓力表球閥主要連接尺寸及重量
|
序號NO |
M1 | M2 | L | L1 | H |
| 1 | M20×1.5 | M20×1.5left | 145 | 110 | 44 |
| 2 | G1/2 | M20×1.5left | 145 | 110 | 44 |
