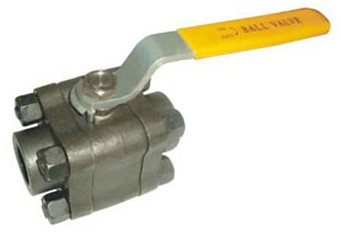

Q11F/H/Y三片式鍛鋼球閥
名稱:Q11F/H/Y三片式鍛鋼球閥
型號:Q11F/H/Y
口徑:DN15～200
壓力:1.6-32.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、Q11F/H/Y三片式鍛鋼球閥適用標準：
1、設計和制造標準根據：BS5351 MSS SP-118;
2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092
4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
6、閥體主要材料：A105;LF2;F304(L);F316(L);F51
二、Q11F/H/Y三片式鍛鋼球閥主要零件材質表：
| 序號 | 零件名稱 | 材質 | |
| 1 | 閥體 | A105 | A304 |
| 2 | 密封圈 | APTFE & PEEK | |
| 3 | 球體 | F6 | F304 |
| 4 | 閥桿 | 410 | 304 |
| 5 | O型圈 | VITON | |
| 6 | 墊片 | PTFE | |
| 7 | 螺栓 | B7 | B8 |
| 8 | 螺母 | 2H | 8 |
| 9 | 薄型螺母 | 8 | |
| FP | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 1/2 | 2 |
| L | 92 | 92 | 92 | 111 | 127 | 140 | 152 | 152 |
|
d Cl800 CL1500 |
6 6 |
9 9 |
13 13 |
19 18 |
25 23 |
32 28 |
38 35 |
49 49 |
| H | 70 | 70 | 70 | 80 | 80 | 105 | 105 | 115 |
| W | 125 | 125 | 125 | 215 | 215 | 250 | 250 | 290 |
| 重量 (Kg) |
2.5 2.5 |
2.4 2.4 |
2.3 2.5 |
3.4 3.7 |
6.4 5.8 |
6.4 6.8 |
11 11.5 |
13 13.7 |
