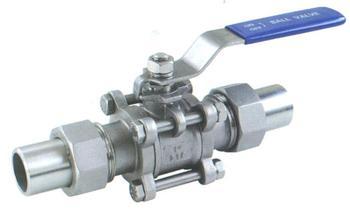

Q61F三片式活接對焊球閥產品
名稱:Q61F三片式活接對焊球閥產品
型號:Q61F-64
口徑:DN15-50
壓力:1000WOG
材質:鑄鋼、不銹鋼
一、Q61F三片式活接對焊球閥產品概述：
1.公稱壓力(MPa)1.6-6.4
2.適用溫度℃-20℃-232℃-350℃
3.適用介質水、油、氣體及某些腐蝕性液體（W.O.G)
二、Q61F三片式活接對焊球閥主要材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
螺栓 |
不銹鋼SS304 |
|
2 |
彈簧墊圈 |
不銹鋼SS304 |
|
3 |
螺母 |
不銹鋼SS304 |
|
4 |
閥蓋 |
不銹鋼CF8/CF8M |
|
5 |
螺母 |
不銹鋼CF8 |
|
6 |
套管 |
不銹鋼CF8 |
|
7 |
墊圈 |
聚四氟乙烯PTFE |
|
8 |
閥體 |
不銹鋼CF8/CF8M |
|
9 |
球 |
不銹鋼CF8 |
|
10 |
閥座 |
聚四氟乙烯PTFE |
|
11 |
閥桿 |
不銹鋼SS316 |
|
12 |
填料 |
聚四氟乙烯PTFE |
|
13 |
壓緊螺母 |
不銹鋼SS304 |
|
14 |
手柄 |
不銹鋼SS304 |
|
15 |
彈簧墊圈 |
不銹鋼SS304 |
|
16 |
螺母 |
不銹鋼SS304 |
|
17 |
鎖片 |
不銹鋼SS304 |
|
18 |
手柄套 |
塑料 |
三、Q61F三片式活接對焊球閥主要尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
