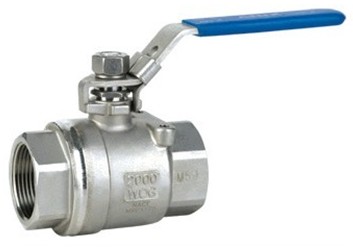

二片式球閥
一、Q11F二片式球閥產品特征：
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型：G。NPT。BSPT。BSP。DI259/2999
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/4" | 1/2" | 2" | 2/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| 零件名稱 | 材質 | |
| 密封圈 | 聚四氟乙烯PTFE | 碳鋼 |
| 球體 | 不銹鋼SS316 | 碳鋼WCB |
| 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 不銹鋼SS316 |
| 閥體 | 不銹鋼CF8M | 不銹鋼CF8M |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 手柄套 | 不銹鋼SS304 | 塑料PLASTIC |
| 手柄 | 塑料 | 不銹鋼SS304 |
