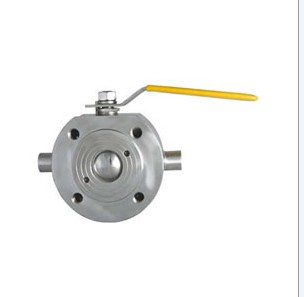

BQ73F超薄型保溫球閥
名稱:BQ73F超薄型保溫球閥
型號:BQ73F/BQ73H
口徑:DN25-200
壓力:PN16-40
材質:鑄鋼、不銹鋼
一、BQ73F超薄型保溫球閥特點如下
我公司BQ73F超薄型保溫球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，介質壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承較大的介質推力而不會(huì )損壞。浮動式保溫球閥由聚四氟乙烯等密封材料具有兩好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

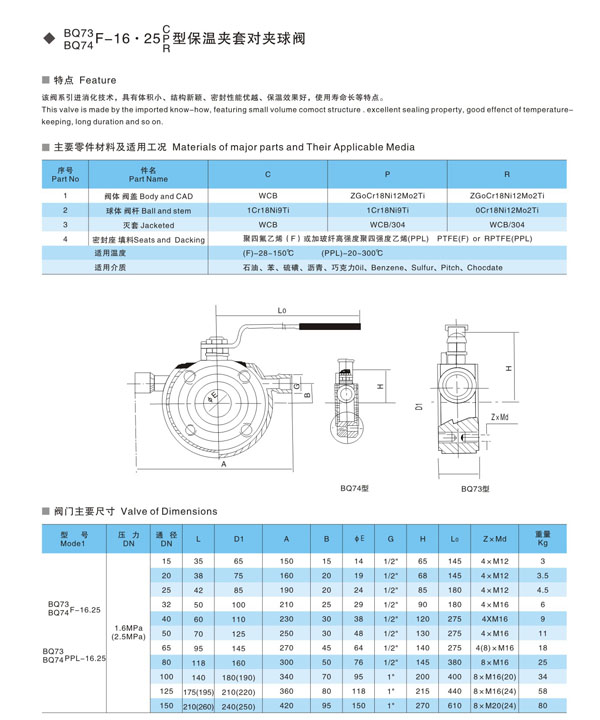

二、BQ73F超薄型保溫球閥主要零件材料：
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF8(304L) |
ZG1Cr18Ni 12Mo2Ti |
CF8M(316) | CF3M(316L) |
| 球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti |
0Cr18Ni9Ti (304) |
00Cr19NI11 (304L) |
1Cr18Ni 12Mo2Ti |
0Cr17Ni 12Mo2(316) |
00Cr17Ni 14Mo2(316L) |
|
| 密封圈 | 聚四氟乙烯 對位聚苯 PTFE、PPL | |||||||
| 填料、墊圈 | V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨纏繞墊 | |||||||
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 | ||
| 適用溫度 | -28~400℃ | -28~500℃ | ||||||
| 應用規范 | 設計制造按 | CB12237-89 API6D JPI17S-48 | ||||||
| 法蘭尺寸按 | JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 | |||||||
| 結構長度按 | GB12221-89 ANSI 16.10 JIS B202 | |||||||
| 檢驗試驗按 | GB/T13927-89 JB/T9092-99 JPI590 | |||||||
