英標常閉式氣動襯膠隔膜閥
名稱:英標常閉式氣動襯膠隔膜閥
型號:EG6B41J
口徑:DN20-200mm
壓力:PN(MPa) 0.6 1.0 1.6
材質:灰鑄鐵、鑄鋼、不銹鋼
一、EG6B41J英標襯膠氣動隔膜閥概述：
我公司EG6B41J英標襯膠氣動隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
產品名稱：英標常閉式氣動襯膠隔膜閥
產品特點：W型 JFS型 EG6K41W、J、F-6、10、16型
設計與制造按：GB12239或BS5156
結構長度按：GB12221或BS5156
蘭連接尺寸按：GB4216.4或BS4504
試驗與檢驗按：GB/T13927或BS5156
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
EG6B41J英標襯膠氣動隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
二、EG6B41J英標襯膠氣動隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
三、EG6B41J英標襯膠氣動隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
EG6B41J氣動常閉式襯膠隔膜閥，EG6B41J-10，EG6B41J-6型號襯膠閥門是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。
|

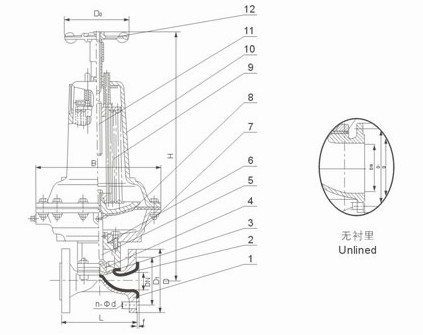

型號 |
公稱通徑 |
尺寸 |
氣動裝置 |
質量 |
|||||||||||
|
L |
f |
D1 |
D |
D0 |
n-d |
H |
B |
代號 |
耗氣量（cm3） |
氣源壓力（MPa） |
氣源接頭 |
||||
|
J型 |
W型 |
||||||||||||||
|
EG6B41WJFS-16 |
20 |
121 |
117 |
2 |
75 |
105 |
140 |
4-13．5 |
343 |
168 |
68 |
163．87 |
0．3 |
1/8 |
6．3 |
|
25 |
131 |
127 |
2 |
85 |
115 |
140 |
4-13．5 |
345 |
168 |
68 |
196．65 |
0．3-0．4 |
1/8 |
7．3 |
|
|
32 |
150 |
146 |
2 |
100 |
140 |
140 |
4-17．5 |
363 |
260 |
68 |
229．4 |
0．3-0．4 |
1/8 |
8．3 |
|
|
40 |
163 |
159 |
2 |
110 |
150 |
140 |
4-17．5 |
430 |
260 |
69 |
1458．7 |
0．3-0．4 |
1/4 |
14．3 |
|
|
50 |
194 |
190 |
2 |
125 |
165 |
140 |
4-17．5 |
575 |
260 |
70 |
3162．7 |
0．3-0．4 |
1/4 |
26 |
|
|
EG6B41WJFS-10 |
65 |
220 |
216 |
2 |
145 |
185 |
140 |
4-17．5 |
588 |
260 |
70 |
3243 |
0．3-0．4 |
1/4 |
30．8 |
|
80 |
258 |
254 |
2 |
160 |
200 |
165 |
8-17．5 |
769 |
425 |
71 |
6636．8 |
0．4-0．5 |
3/8 |
64．9 |
|
|
100 |
309 |
305 |
2 |
180 |
220 |
280 |
8-17．5 |
816 |
425 |
71 |
6948 |
0．4-0．5 |
3/8 |
70．3 |
|
|
125 |
362 |
356 |
3 |
210 |
250 |
280 |
8-17．5 |
820 |
425 |
71 |
7374．2 |
0．4-0．5 |
3/8 |
80．7 |
|
|
150 |
412 |
406 |
3 |
240 |
285 |
280 |
8-22 |
920 |
549 |
72 |
10652 |
0．5 |
3/8 |
131．2 |
|
|
EG6B41WJFS-6 |
200 |
527 |
521 |
4 |
295 |
340 |
280 |
8-22 |
1010 |
549 |
72 |
16715 |
0．5 |
3/8 |
212 |
注：
1、氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
2、氣動閥門的反饋信號采用無觸點傳感技術。
3、采用氣缸活塞式。
4、當氣源發生故障時，可操作手輪使閥門開啟。
故障原因及排除方法
|
可能產生的故障 |
原因 |
消除方法 |
|
手輪操作不靈活 |
1.閥桿彎曲 2.螺紋損傷 |
1.更換閥桿 2.修正螺紋，并加潤滑劑 |
|
氣動隔膜閥不能自動啟閉 |
1.起源壓力過低 2.彈簧頂緊力過大 3。橡膠隔膜損壞 |
1.調高供氣壓力 2.減少彈簧頂緊力 3.更換隔膜 |
|
閥體與閥蓋連接處滲漏 |
1.連接螺栓松動 2.閥體內膠層破裂 |
1.緊固連接螺栓 2.更換閥體 |
