塑料隔膜閥
名稱:塑料隔膜閥
型號:G41F-10S
口徑:DN15-200mm
壓力:PN(MPa) 0.6 1.0 1.6
材質:FRPP、C-PVC
G41F-10S塑料隔膜閥概述
塑料隔膜閥詳細說明
使用范圍及結構特點：
1.適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。
2.過流部件彩RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。
3.密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
4.采用螺桿升降結構，啟閉力矩大，平穩性好。
隔膜閥的安裝與使用：
1.兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
2.順時針?lè )较蛐直鸀殛P(guān)閉，反之開啟。
3.根據指示器位置可判斷開啟程度。

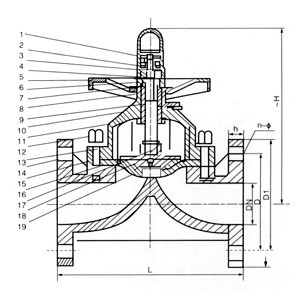

隔膜閥的產品解剖圖：
塑料隔膜閥零件材質表：
|
NO |
名稱 |
材質 |
|
1 |
螺柱 |
鋼、不銹鋼 |
|
2 |
指示器 |
鋼 |
|
3 |
限位罩 |
AS |
|
4 |
卡簧 |
鋼、不銹鋼 |
|
5 |
手輪 |
ABS、FRPP |
|
6 |
壓緊螺母 |
FRPP、C-PVC、不銹鋼 |
|
7 |
襯環 |
PTFE |
|
8 |
閥桿螺母 |
鋼、銅HT300 |
|
9 |
閥桿 |
鋼、不銹鋼 |
|
10 |
閥蓋 |
FRPP、PVDF、C-PVC |
|
11 |
軸承 |
單向推力球軸承 |
|
12 |
螺母 |
鋼、不銹鋼 |
|
13 |
螺柱 |
鋼、不銹鋼 |
|
14 |
閥體 |
FRPP、PVDF、C-PVC |
|
15 |
墊膜 |
EPDM、NBR |
|
16 |
隔膜片 |
FEP、(F46)、PTFE、PVDF |
|
17 |
銷 |
鋼、不銹鋼 |
|
18 |
閥瓣 |
鑄鐵、玻璃鋼、PVDF、PPO |
| NO | 名稱 | 材質 |
| 1 | 螺柱 | 鋼、不銹鋼 |
| 2 | 指示器 | 鋼 |
| 3 | 限位罩 | AS |
| 4 | 卡簧 | 鋼、不銹鋼 |
| 5 | 手輪 | ABS、FRPP |
| 6 | 壓緊螺母 | FRPP、C-PVC、不銹鋼 |
| 7 | 襯環 | PTFE |
| 8 | 閥桿螺母 | 鋼、銅HT300 |
| 9 | 閥桿 | 鋼、不銹鋼 |
| 10 | 閥蓋 | FRPP、PVDF、C-PVC |
| 11 | 軸承 | 單向推力球軸承 |
| 12 | 螺母 | 鋼、不銹鋼 |
| 13 | 螺柱 | 鋼、不銹鋼 |
| 14 | 閥體 | FRPP、PVDF、C-PVC |
| 15 | 墊膜 | EPDM、NBR |
| 16 | 隔膜片 | FEP、(F46)、PTFE、PVDF |
| 17 | 銷 | 鋼、不銹鋼 |
| 18 | 閥瓣 | 鑄鐵、玻璃鋼、PVDF、PPO |
1.第1、8、9項材質如用SUS-304或SUS-316為特殊規格
2.PVDF隔膜閥上蓋標準材質使用FRPP、如須使用PVDF上蓋為特殊規格.
塑料隔膜閥HG、JIS、DIN、ANSI外形對照表(HG/T2643-94)
| DN | D1 | D | L | b | H | n | ￠ | ||||||||||||
| HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 60 | 125 | 110 | 130 | 110 | 14 | 125 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 20 | 105 | 75 | 75 | 75 | 70 | 135 | 120 | 150 | 120 | 16 | 145 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 25 | 115 | 85 | 90 | 85 | 80 | 145 | 130 | 160 | 130 | 16 | 148 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 16 |
| 32 | 135 | 100 | 160 | 16 | 165 | 4 | 18 | ||||||||||||
| 40 | 145 | 110 | 105 | 110 | 100 | 180 | 180 | 200 | 180 | 16 | 215 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 16 |
| 50 | 160 | 125 | 120 | 125 | 120 | 210 | 210 | 230 | 210 | 18 | 227 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 |
| 65 | 180 | 145 | 140 | 145 | 140 | 250 | 250 | 290 | 250 | 22 | 286 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 |
| 80 | 195 | 160 | 150 | 160 | 152 | 300 | 280 | 310 | 280 | 25 | 300 | 4 | 8 | 8 | 8 | 18 | 19 | 18 | 19 |
| 100 | 215 | 180 | 175 | 180 | 190 | 350 | 340 | 350 | 340 | 25 | 407 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 19 |
| 125 | 245 | 210 | 210 | 210 | 216 | 400 | 410 | 400 | 410 | 30 | 417 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 22 |
| 150 | 280 | 240 | 240 | 240 | 240 | 460 | 480 | 480 | 480 | 30 | 576 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 22 |
| 200 | 335 | 295 | 290 | 295 | 298 | 570 | 570 | 600 | 570 | 35 | 628 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 22 |
| 250 | 395 | 350 | 355 | 350 | 362 | 680 | 680 | 730 | 680 | 38 | 776 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 22 |
| 300 | 455 | 400 | 400 | 400 | 432 | 790 | 40 | 800 | 12 | 16 | 12 | 12 | 23 | 25 | 23 | 25 | |||
| DN | D1 | D | L | b | H | n | ￠ | ||||||||||||
| HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 60 | 125 | 110 | 130 | 110 | 14 | 125 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 20 | 105 | 75 | 75 | 75 | 70 | 135 | 120 | 150 | 120 | 16 | 145 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 |
| 25 | 115 | 85 | 90 | 85 | 80 | 145 | 130 | 160 | 130 | 16 | 148 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 16 |
| 32 | 135 | ||||||||||||||||||
