常閉式氣動襯膠隔膜閥
名稱:常閉式氣動襯膠隔膜閥
型號:G6B41J
口徑:DN25-200mm
壓力:PN(MPa) 0.6 1.0 1.6
材質:灰鑄鐵、鑄鋼、不銹鋼
一、 G6B41J常開式氣動襯膠隔膜閥產品概述：
我公司G6B41J常開式氣動襯膠隔膜閥G6K41J型號襯膠閥門是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。
常開式氣動襯膠隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會(huì )產生介質外流。
二、 G6B41J常開式氣動襯膠隔膜閥性能規范 ：
| 型號 |
公稱壓力 PN(Mpa) |
試驗壓力Ps(Mpa) | 適用介質 | 工作溫度(℃) | |
| 殼體試驗 | 密封試驗 | ||||
| EG6B41W/J/Fs-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體 J.一般腐蝕性流體 Fs.強酸、堿及各種 有機溶劑（溶融堿金屬及元素氟除外） | ≤100 ≤85 ≤150 |
| EG6B41W/J/Fs-10 | 1.0 | 1.5 | 1.1 | ||
| EG6B41W/J/Fs-16 | 1.6 | 2.4 | 1.76 | ||
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
三、 G6B41J常開式氣動襯膠隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
四、 G6B41J常開式氣動襯膠隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
1、隔膜閥與其它閥門大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2、由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3、視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
4、由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。
五、 G6B41J常開式氣動襯膠隔膜閥產品關鍵詞：
常開式氣動襯膠隔膜閥 ,常開式氣動隔膜閥 ,氣動常開式隔膜閥 ,氣動隔膜閥, 氣動隔膜閥, 常開式隔膜閥, 隔膜閥
|

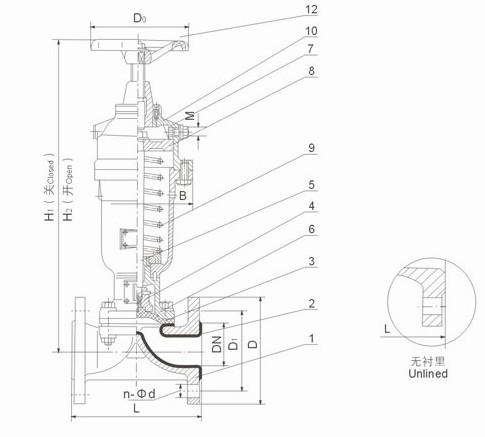

型號 |
公稱通徑DN(㎜) |
尺寸 |
氣動裝置(㎜) |
質量 (㎏) |
||||||
|
L |
D1 |
D |
n-d |
H1 |
D0 |
耗氣量㎝2 |
氣源壓力MPa |
|||
|
G6K41WJFS-6 |
25 |
145 |
85 |
115 |
4-14 |
306 |
120 |
2．395×102 |
0．4 |
7．5 |
|
32 |
160 |
100 |
140 |
4-18 |
- |
140 |
6．082×102 |
0．4 |
14．3 |
|
|
40 |
180 |
110 |
150 |
4-18 |
415 |
140 |
6．082×102 |
0．4 |
16．5 |
|
|
50 |
210 |
125 |
165 |
4-18 |
458 |
160 |
1．235×102 |
0．4-0．5 |
24 |
|
|
65 |
250 |
145 |
180 |
4-18 |
- |
160 |
3．725×103 |
0．4-0．5 |
30 |
|
|
80 |
300 |
160 |
200 |
4-18 |
642 |
200 |
3．725×103 |
0．4-0．5 |
51 |
|
|
100 |
350 |
180 |
220 |
8-18 |
710 |
240 |
9．458×103 |
0．4-0．5 |
92 |
|
|
125 |
400 |
210 |
250 |
8-18 |
804 |
320 |
- |
0．4-0．5 |
148 |
|
|
150 |
460 |
240 |
285 |
8-22 |
920 |
320 |
2．868×104 |
0．5 |
200 |
|
|
G6K41WJFS-4 |
200 |
570 |
295 |
340 |
8-22 |
1145 |
400 |
4．619×104 |
0．5 |
275 |
