無帶手操作氣動襯膠隔膜閥
名稱:無帶手操作氣動襯膠隔膜閥
型號:EG641J
口徑:DN15-250mm
壓力:PN(MPa) 0.6 1.0 1.6
材質:灰鑄鐵、鑄鋼、不銹鋼
一、EG641J(MS)無帶手操作往復型氣動襯膠隔膜閥概述：
我公司EG641J(MS)無帶手操作往復型氣動襯膠隔膜閥是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等流體的流動。
EG641J(MS)無帶手操作往復型氣動襯膠隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會(huì )產生介質外流。
二、EG641J(MS)無帶手操作往復型氣動襯膠隔膜閥材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
連接形式：法蘭
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6
三、EG641J(MS)無帶手操作往復型氣動襯膠隔膜閥測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
四、EG641J(MS)無帶手操作往復型氣動襯膠隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點.
五、EG641J(MS)無帶手操作往復型氣動襯膠隔膜閥產品關鍵字：
無帶手操作往復型氣動襯膠隔膜閥, 往復型氣動襯膠隔膜閥, 氣動襯膠隔膜閥, 襯膠隔膜閥, 氣動隔膜閥, 隔膜閥
|

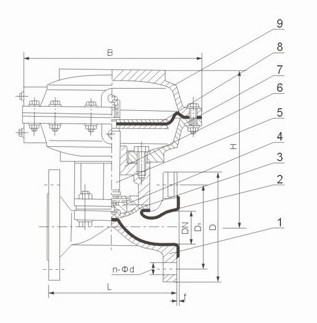

DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Фd |
f |
H |
D0 |
B |
代號 |
氣源壓力 |
氣源接頭 |
耗氣量 |
質量 |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
- |
2 |
- |
- |
- |
- |
- |
- |
- |
- |
|
20 |
117 |
105 |
75 |
4-13.5 |
2 |
136 |
140 |
168 |
54 |
0.3 |
1/8 |
163.87 |
5 |
||
|
25 |
127 |
115 |
85 |
4-13.5 |
2 |
144 |
140 |
168 |
54 |
0.3~0.4 |
1/8 |
196.65 |
6.2 |
||
|
32 |
146 |
140 |
100 |
4-17.5 |
2 |
209 |
140 |
260 |
55 |
0.3~0.4 |
1/8 |
229.4 |
7 |
||
|
40 |
159 |
150 |
110 |
4-17.5 |
2 |
227 |
140 |
260 |
55 |
0.3~0.4 |
1/4 |
1458.7 |
13 |
||
|
50 |
190 |
165 |
125 |
4-17.5 |
2 |
231 |
140 |
260 |
55 |
0.3~0.4 |
1/4 |
3162.7 |
23 |
||
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-17.5 |
2 |
252 |
140 |
260 |
55 |
0.3~0.4 |
1/4 |
3243 |
27 |
|
80 |
254 |
200 |
160 |
8-17.5 |
2 |
285 |
165 |
425 |
56 |
0.4~0.5 |
3/8 |
6636.8 |
56 |
||
|
100 |
305 |
220 |
180 |
8-17.5 |
2 |
360 |
280 |
425 |
57 |
0.4~0.5 |
3/8 |
6948 |
60 |
||
|
125 |
356 |
250 |
210 |
8-17.5 |
3 |
370 |
280 |
425 |
57 |
0.4~0.5 |
3/8 |
7374.2 |
68 |
||
|
150 |
406 |
285 |
240 |
8-22 |
3 |
462 |
280 |
549 |
58 |
0.5 |
3/8 |
10652 |
115 |
||
|
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
544 |
280 |
549 |
58 |
0.6 |
3/8 |
16715 |
196 |
|
250 |
635 |
395 |
350 |
- |
5 |
- |
- |
- |
- |
- |
- |
- |
- |
