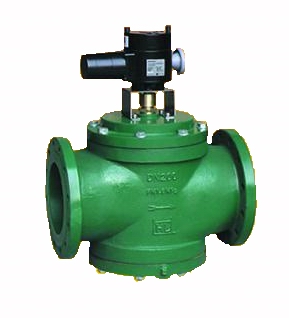

恒流量調節閥
名稱:恒流量調節閥
型號:ZL4B
口徑:DN32-DN100
壓力:PN1.6-6.4MPa
材質:鑄鋼、不銹鋼
一、恒流量調節閥的性能 ：
我公司擬恒流量調節閥采用內接式取壓，保持流量的恒定，調節節流孔的大小就可獲得不同的流量。因此，它既可以調節流量，也可以在系統水力工況變化時保持流量恒定；在系統中它既可恒定各個環路的流量，實現穩態的水力平衡，也可以隨時改變和調節各環路的流量，實現動態的水力平衡。當閥門前后的差壓在一定范圍內變化時，通過閥門的流量自動保持恒定；恒流量啟動差壓：0.02~0.04MPa；恒流量差壓范圍：0.02~0.4MPa；大流量與小流量的比值（放大倍數）一般為10:1；大可達20:1；控制精度約為8%，工作壓力1.6MPa，工作溫度0~120℃。
二 、恒流量調節閥的選型 ：
恒流量調節閥可在外網壓差≧3m的條件下，在對應于一定口徑閥門的允許流量范圍內，手動設定被調節對象的額定流量。
當外網壓差發生變化時，根據閥外的壓差信號自力改變閥的開度，使包括被調節對象的系統和調節閥在內的阻力特性S值，與閥外的壓差ΔP等比變化，維持被調節對象的流量穩定。
三、恒流量調節閥 原理可用下式說明：
ΔP=S·G2，其中阻抗
選型方法：選擇閥門的公稱通徑時，應先根據所供的面積、用戶的熱指標和管網提供的溫差等數據進行計算，確定其額定流量；再根據表2所列的閥門流量范圍和閥門額定流量選擇閥門的公稱通徑，所選閥門的流量上限應是額定流量的1.5倍以上，以保證足夠的調節余量，并應盡可能不變徑選用閥門。
表2
| 管徑DN | 結構長度 | 恒定流量范圍（m3/h） | 大流量（m3/h） |
| 32 | 180 | 0.5~4 | |
| 40 | 200 | 1~6 | |
| 50 | 230 | 2~10 | 20 |
| 65 | 290 | 3~15 | 30 |
| 80 | 310 | 5~25 | 50 |
| 100 | 350 | 10~35 | 70 |

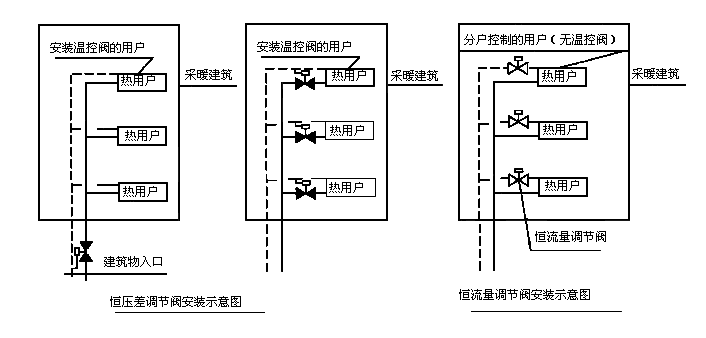

恒壓差調節閥安裝在變流量系統中，恒流量調節閥安裝在定流量系統中。在供暖系統的室外系統中，裝在建筑物管道入口處，在室內系統中裝在樓層的分支處，在分戶熱計量的系統中裝在每戶入口處，在每個獨立的末端環路中安裝一個即可，不必在干線和支線上重復串聯使用。恒流量調節閥一般都裝在回水管上，當供水壓力較大，超過熱用戶的工作壓力時，可將恒流量調節閥裝在供水管上。當系統的工作壓差超過調節閥的壓差范圍時，應采取措施將多余的壓頭消耗掉，防止產生噪聲。調節閥的安裝形式見圖2。
五、恒流量調節閥結束語 ：
調節閥安裝前應將管網沖洗干凈，否則調節閥極易被堵，從而造成管網系統運行不良。閥門上的箭頭方向與水流方向一致，不得反向安裝。調節閥只具有調節功能而不具備關斷功能，因此在管路上還應裝設關斷閥門。調節閥的正確選擇和安裝非常重要，由于調節閥的選用不當而使整個自動調節系統失去自動調節功能的例子是屢見不鮮的。
