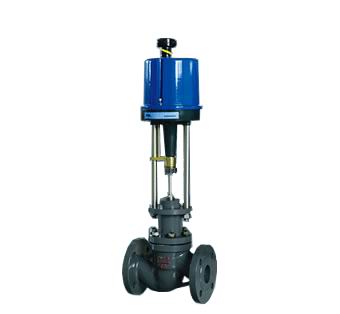

精小型電子式調節閥
名稱:精小型電子式調節閥
型號:ZDSJP(M)
口徑:DN20－200mm
壓力:PN1.6-6.4MPa
材質:鑄鋼、不銹鋼
一、ZDSJP(M)精小型電子式調節閥概述：
我公司ZDSJP(M)型電子式精小型電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用德國進口PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。精小型電子式電動單座調節閥,精小型調節閥,電子式電動單座調節閥。
二、ZDSJP(M)精小型電子式調節閥閥體：
三、ZDSJP(M)精小型電子式調節閥上閥蓋：
常 溫 型：-20℃－+200℃
散 熱 型：-40℃―+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
四、ZDSJP(M)精小型電子式調節閥閥內組織：
五、ZDSJP(M)精小型電子式調節閥執行機構：

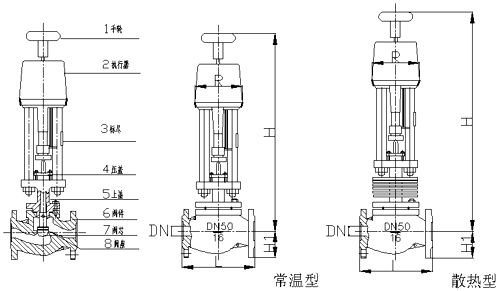

六、ZDSJP(M)型電子式精小型電動單座（套筒）調節閥外形尺寸及參數：
| 公稱通徑DN（mm） | L(mm) | H(mm) | H1(mm) | R(mm) | 重量 | |||||||
| 0.6,1.6(MPa) | 4.0(MPa) | 6.4(MPa) | 常溫型 | 散熱型 | PN0.6(MPa) | PN1.6(MPa) | PN4.0(MPa) | PN6.4(MPa) | 0.6,1.6(MPa) | 4.0,6.4(MPa) | ||
| G3/4” | 120 | 120 | 120 | 643 | / | 31 | 31 | 31 | 176 | 9 | 10 | |
| 20 | 181 | 194 | 206 | 699 | 849 | 45 | 52.5 | 52.5 | 65 | 176 | 11 | 14 |
| 25 | 184 | 197 | 210 | 711 | 861 | 50 | 57.5 | 57.5 | 70 | 176 | 13 | 17 |
| 40 | 222 | 235 | 251 | 728 | 893 | 65 | 75 | 75 | 85 | 176 | 15 | 24 |
| 50 | 254 | 267 | 286 | 731 | 901 | 70 | 82.5 | 82.5 | 90 | 176 | 19 | 29 |
| 65 | 276 | 292 | 311 | 827 | 100.7 | 80 | 92.5 | 92.5 | 102.5 | 176 | 32 | 51 |
| 80 | 298 | 317 | 337 | 839 | 1024 | 95 | 100 | 100 | 107.5 | 176 | 40 | 63 |
| 100 | 352 | 368 | 394 | 857 | 1067 | 105 | 110 | 117.5 | 125 | 176 | 50 | 84 |
| 150 | 451 | 473 | 508 | 1140 | 1400 | 132.5 | 142.5 | 150 | 172.5 | 225 | 77 | 120 |
| 200 | 600 | 610 | 650 | 1160 | 1420 | 160 | 170 | 187.5 | 207.5 | 225 | 115 | 159 |
