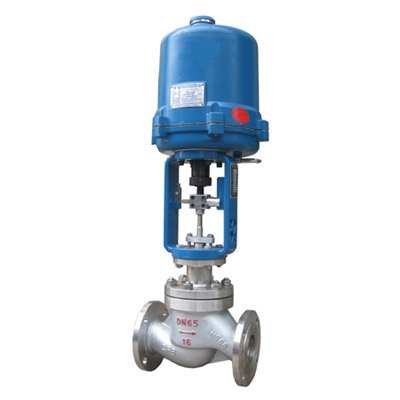

ZDLP電動流量調節閥
一、ZDLP電動流量調節閥概述：
我公司ZDLP型電子式精小型電動單座調節閥，是工控系統中應用多的一種。由低流阻直通單座閥或低流阻套筒閥配電子式381L系列、國產QS系列、DKZ系列等直行程電動執行機構組成。電動執行機構內有伺服放大器，無需另配用伺服放大器，有輸入控制信號（4-20mA DC或1-5V DC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
特點
ZDLP型電子式精小型電動單座調節閥只有一個閥座和一個閥芯，具有關閉性能好、泄漏量小、流量特性準確、可調比大的特點。故適用于介質泄漏量及調節精度有嚴格要求的場合。
| 公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系數KV | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 940 | 1200 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 850 | 1050 | |
| 額定行程 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| 可調范圍 | 30:1、50:1 | ||||||||||||||||
| 公稱壓力 | 標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa | ||||||||||||||||
| 閥芯形式 | 單座柱塞型閥芯 | ||||||||||||||||
| 流量特性 | 直線 | ||||||||||||||||
| 作用形式 | 電開式、電關式 | ||||||||||||||||
| 工作溫度 | 普通型-40~230℃，散熱片型230~450℃，特殊訂貨450~600℃ | ||||||||||||||||
| 法蘭標準 | 符合JB78-59、JP79-59標準，可按JB/T79. 1-94. JB/T79. 294. ANSI. JIS. DIN 等標準訂貨生產 | ||||||||||||||||
| 控制信號 | 4~20mA．DC; 1~5V．DC; O~1OV．DC（與所配執行機構有關） | ||||||||||||||||
| 電 源 | 220V．AC，50Hz：380V．AC，50Hz（與所配執行機構有關） | ||||||||||||||||
